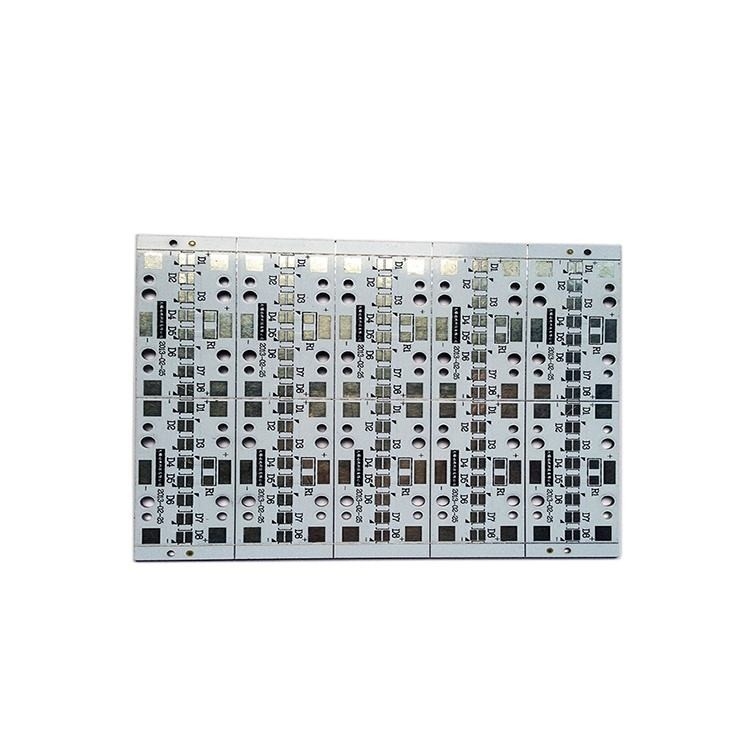

Płyty drukowane aluminiowe Płyty metalowe PCB Produkcja płyt MCPCB Smd Pcba Do Led
-
Podkreślić
Zgromadzenie płyt PCB z rdzenia metalowego
,Zgromadzenie płyt PCB o bazie aluminium
,Podwójnie stronne metalowe PCB
-
Grubość deski0,2 mm-6,0 mm
-
Min. min. Line Width/Spacing Szerokość linii/odstępy0,1 mm/0,1 mm
-
Kolor maski lutowniczejZielony, czarny, biały, niebieski, czerwony
-
Kolor sitodrukubiały, czarny, żółty
-
min. Rozmiar dziury0,2 mm
-
Stała dielektryczna2,5-4,5
-
Min. Silkscreen Bridge0,1 mm
-
MateriałMetalowy rdzeń
-
Min. Min. Solder Mask Bridge Mostek z maską lutowniczą0,1 mm
-
Liczba warstw1-4 warstwy
-
Temperatura pracy-40°C do 150°C
-
Przewodność cieplna1,0-8,0 W/mK
-
Grubość miedzi1OZ-6OZ
-
Wykończenie powierzchniHASL, ENIG, OSP, srebro immersyjne, cyna zanurzeniowa
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaXHT
-
OrzecznictwoISO、IATF16949、RoSH
-
Numer modeluWytwarzanie płyt PCB z rdzenia metalowego XHT-5
-
Minimalne zamówienieNiski moq
-
Czas dostawy5-8 dni
-
Zasady płatnościT/T, Western Union, MoneyGram
-
Możliwość Supply100000 sztuk / dzień
Płyty drukowane aluminiowe Płyty metalowe PCB Produkcja płyt MCPCB Smd Pcba Do Led
Płyty drukowane z aluminiumMetal Rdzeń PcbProdukcja płyt MCPCB Smd Pcba For Led
Producent PCB z rdzenia metalowego w Chinach
W naszej fabryce produkowaliśmy wiele metalowych PCB, w tym aluminium i miedzi.
Nasza firma ma najwyższej klasy możliwości produkcji PCB i dostarcza klientom wysokiej jakości, wysokiej wydajności płytek drukowanych.Posiadamy zaawansowane urządzenia produkcyjne i zespoły techniczne, aby sprostać potrzebom klientów w zakresie różnych złożonych płyt PCB.
Po pierwsze, mamy zaawansowane urządzenia produkcyjne.urządzenia te mogą dokładnie realizować wymagania projektowania PCB klientów i zapewnić jakość i stabilność produktu.
Po drugie, mamy profesjonalny zespół techniczny. Nasz zespół inżynierów ma bogate doświadczenie w projektowaniu i produkcji PCB i jest w stanie zapewnić klientom pełen zakres wsparcia technicznego.Niezależnie od tego, czy na etapie projektowania PCB, czy podczas procesu produkcji,jesteśmy w stanie zapewnić klientom profesjonalne porady i rozwiązania, aby zapewnić, że produkt może osiągnąć optymalną wydajność i niezawodność.
Ponadto koncentrujemy się również na zarządzaniu jakością, ściśle przestrzegając międzynarodowych standardów systemu zarządzania jakością, aby upewnić się, że każdy PCB spełnia wymagania i standardy klientów.Używamy zaawansowanego sprzętu testowego i ścisłych procesów kontroli jakości do przeprowadzenia kompleksowych badań i weryfikacji każdego PCB w celu zapewnienia jakości i stabilności produktu.
Wreszcie jesteśmy w stanie zaspokoić potrzeby naszych klientów w zakresie różnych złożonych płyt PCB.Jesteśmy w stanie zapewnić klientom wysokiej jakości rozwiązania dostosowaneMożemy również spełniać potrzeby klientów w zakresie produkcji PCB dla specjalnych wymagań procesu, takich jak ślepe i zakopane przewody, kontrolowana impedancja, materiały specjalne itp.
Krótko mówiąc, posiadamy silne możliwości produkcji PCB i jesteśmy w stanie dostarczać klientom wysokiej jakości, wydajne płyty drukowane.Będziemy nadal inwestować więcej zasobów i energii w celu ciągłego doskonalenia naszych możliwości produkcyjnych i dostarczania klientom lepszych produktów i usług.
Nasze możliwości procesu PCB
| Proces | Pozycja | Zdolność przetwarzania | |
| Informacje podstawowe | Zdolność produkcyjna | Liczba warstw | 1-30 warstw |
| Zgięcie. | 00,75% standardowe, 0,5% zaawansowane | ||
| Min. wielkość gotowego PCB | 10 x 10 mm ((0,4 x 0,4 ") | ||
| Maksymalny rozmiar gotowych płyt PCB | 530 x 1000 mm ((20,9 x 47,24 ") | ||
| Wielokrotne tłoczenie dla ślepych/zakopanych przewodów | Wielokrotne naciśnięcie Cykl ≤ 3 razy | ||
| Grubość desek gotowych | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| Tolerancja grubości płyty gotowej | +/-10% standardowe, +/- 0,1 mm zaawansowane | ||
| Wykończenie powierzchni | HASL, HASL wolny od ołowiu, złoto błyszczące, ENIG, twarde pokrycie złotem, OSP, cynk zanurzający, srebro zanurzające itp. | ||
| Wybiórcze wykończenie powierzchni | ENIG+Złoty palec, Flash gold+Złoty palec | ||
| Rodzaj materiału | FR4, aluminium, CEM, Rogers, PTFE, Nelco, poliamid/poliester itp. | Można również kupić materiały na żądanie | |
| Włókna z miedzi | 1/3 oz ~ 10 oz | ||
| Rodzaj prepreg | FR4 Prepreg, LD-1080 ((HDI) | 106, 1080, 2116, 7628 itp. | |
| Niezawodne badanie | Wytrzymałość łuszczenia | 70,8N/cm | |
| Wpływ | 94V-0 | ||
| Zanieczyszczenie jonowe | ≤ 1 ug/cm2 | ||
| Min. grubość dielektryczna | 0.075mm(3mil) | ||
| Tolerancja impedancji | +/-10%, min może kontrolować +/- 7% | ||
| Warstwa wewnętrzna& Warstwa zewnętrzna Przeniesienie obrazu | Zdolność maszyny | Maszyna do szorowania | Grubość materiału: 0,11 ~ 3,2 mm ((4,33 mil ~ 126 mil) |
| Rozmiar materiału: min. 228 x 228 mm ((9 x 9") | |||
| Laminator, ekspozytor | Grubość materiału: 0,11 ~ 6,0 mm ((4,33 ~ 236 mil) | ||
| Rozmiar materiału: min 203 x 203 mm ((8 x 8"), maks. 609,6 x 1200 mm ((24 x 30 ") | |||
| Linia etsu | Grubość materiału: 0,11 ~ 6,0 mm ((4,33 mil ~ 236 mil) | ||
| Rozmiar materiału: min. 177 x 177 mm ((7 x 7") | |||
| Zdolność przetwarzania warstwy wewnętrznej | Min. wewnętrzna szerokość linii/rozstaw między liniami | 0.075/0.075mm(3/3mil) | |
| Min. odległość od krawędzi otworu do przewodzącego | 0.2mm ((8mil) | ||
| Min. wewnętrzna warstwa pierścienia pierścieniowego | 0.1mm(4mil) | ||
| Min. przepustowość izolacyjna warstwy wewnętrznej | 0.25mm ((10mil) standardowy, 0.2mm ((8mil) zaawansowany | ||
| Min. odległość od krawędzi deski do przewodzącej | 0.2mm ((8mil) | ||
| Min. szerokość szczeliny pomiędzy miedzianą miedzią | 0.127mm ((5mil) | ||
| Niezrównoważona grubość miedzi dla rdzenia wewnętrznego | H/1 uncja, 1/2 uncja | ||
| Maks. grubość miedzi gotowej | 10 oz | ||
| Zdolność przetwarzania warstwy zewnętrznej | Min. szerokość linii zewnętrznej/rozstaw między liniami | 0.075/0.075mm(3/3mil) | |
| Min. wielkość podkładki otworu | 0.3mm(12mil) | ||
| Zdolność przetwarzania | Maksymalny rozmiar namiotu | 5 x 3 mm ((196.8 x 118 mil) | |
| Maksymalny rozmiar otworu namiotu | 4.5mm ((177.2mil) | ||
| Min. szerokość pola namiotowego | 0.2mm ((8mil) | ||
| Min. pierścienie pierścieniowe | 0.1mm(4mil) | ||
| Min. BGA pitch | 0.5mm ((20mil) | ||
| AOI | Zdolność maszyny | Orbotech SK-75 AOI | Grubość materiału: 0,05 ~ 6,0 mm ((2 ~ 236,2 mil) |
| Wielkość materiału: maks. 597 ~ 597 mm ((23,5 x 23,5 ") | |||
| Orbotech Ves Machine | Grubość materiału: 0,05 ~ 6,0 mm ((2 ~ 236,2 mil) | ||
| Wielkość materiału: maks. 597 ~ 597 mm ((23,5 x 23,5 ") | |||
| Wykopywanie | Zdolność maszyny | MT-CNC2600 Maszyna wiertarna | Grubość materiału: 0,11 ~ 6,0 mm ((4,33 ~ 236 mil) |
| Wielkość materiału: maks. 470 ~ 660 mm ((18.5 x 26") | |||
| Min. wielkość wiertarki: 0,2 mm ((8 mil) | |||
| Zdolność przetwarzania | Min. wielkość wielokrotnego wiertła | 0.55mm(21.6mil) | |
| Maksymalny współczynnik widmowy (rozmiar deski gotowej VS rozmiar wiertarki) | 12:01 | ||
| Tolerancja lokalizacji otworów (w porównaniu z CAD) | +/-3ml | ||
| Otwór przeciwnikowy | PTH i NPTH, kąt górny 130°, średnica górna < 6,3 mm | ||
| Min. odległość od krawędzi otworu do przewodzącego | 0.2mm ((8mil) | ||
| Maksymalny rozmiar wiertarki | 6.5mm ((256mil) | ||
| Min. wielkość otworu wielokrotnego uderzenia | 0.45mm ((17.7mil) | ||
| Tolerancja wielkości otworu dla ustawienia prasowego | +/- 0,05 mm ((+/-2 mil) | ||
| Min. Tolerancja wielkości otworu PTH | +/- 0,15 mm ((+/-6 mil) | ||
| Min. Tolerancja wielkości gniazda NPTH | +/-2mm ((+/-78.7mil) | ||
| Min. odległość od krawędzi otworu do przewodzącej ((ślepych przewodów) | 0.23mm(9mil) | ||
| Min. wielkość wiertarki laserowej | 0.1 mm ((+/-4 mil) | ||
| Powierzchnia otworu i średnica otworu | Top 82.90,120° | ||
| Proces mokry | Zdolność maszyny | Linia pokrycia paneli i wzoru | Gęstość materiału: 0,2 ~ 7,0 mm ((8 ~ 276 mil) |
| Wielkość materiału: maks. 610 x 762 mm ((24 x 30") | |||
| Wykonanie obróbki ścieków | Gęstość materiału: 0,2 ~ 7,0 mm ((8 ~ 276 mil) | ||
| Rozmiar materiału: min. 203 x 203 mm ((8 "x 8") | |||
| Linia Desmear | Gęstość materiału: 0,2 mm ~ 7,0 mm ((8 ~ 276 mil) | ||
| Wielkość materiału: maks. 610 x 762 mm ((24 x 30") | |||
| Linia platerowania cynowym | Gęstość materiału: 0,2 ~ 3,2 mm ((8 ~ 126 mil) | ||
| Wielkość materiału: maks. 610 x 762 mm ((24 x 30") | |||
| Zdolność przetwarzania | Gęstość ściany otworu miedziana | średni standard 25um ((1ml) | |
| Gęstość miedzi gotowej | ≥18um (± 0,7ml) | ||
| Min. szerokość linii do oznakowania etsu | 0.2mm(8mil)) | ||
| Maksymalna waga miedzi gotowej dla warstw wewnętrznych i zewnętrznych | 7 oz | ||
| Różne grubości miedzi | H/1 oz, 1/2 oz | ||
| Maska lutowa i ekran jedwabny | Zdolność maszyny | Maszyna do szorowania | Gęstość materiału: 0,5 ~ 7,0 mm ((20 ~ 276 mil) |
| Rozmiar materiału: min. 228 x 228 mm ((9 x 9") | |||
| Wskaźnik | Gęstość materiału: 0,11 ~ 7,0 mm ((4,3 ~ 276 mil) | ||
| Wielkość materiału: maks. 635 x 813 mm ((25 x 32") | |||
| Rozwijaj maszynę | Gęstość materiału: 0,11 ~ 7,0 mm ((4,3 ~ 276 mil) | ||
| Rozmiar materiału: min. 101 x 127 mm ((4 x 5") | |||
| Kolor | Kolor maski lutowej | Zielony, matowy, żółty, czarny, niebieski, czerwony, biały | |
| Kolor jedwabnoprzylepny | Biały, żółty, czarny, niebieski | ||
| Zdolność maski lutowej | Min. otwarcie maski lutowej | 0.05mm (((2mil) | |
| Maks. zablokowane według rozmiaru | 0.65mm(25.6mil) | ||
| Min. szerokość dla pokrycia linii według S/M | 0.05mm (((2mil) | ||
| Min. szerokość legendy maski lutowej | 0.2mm(8mil) standardowy, 0.17mm(7mil) zaawansowany | ||
| Min. grubość maski lutowej | 10 mm (± 0,4 ml) | ||
| Gęstość maski lutowej do oprawy namiotów | 10 mm (± 0,4 ml) | ||
| Min. szerokość/odległość linii oleju węglowego | 0.25/0.35mm ((10/14mil) | ||
| Min. namierzacz węgla | 0.06mm (((2.5mil) | ||
| Min. ślad linii oleju węglowego | 0.3mm (((12mil)) | ||
| Min. odstęp od wzoru węglowego do podkładek | 0.25mm(10mil) | ||
| Min. szerokość linii/podkładki pokrywającej maskę odczytną | 0.15mm (((6mil) | ||
| Min. szerokość mostu maski lutowej | 0.1mm(4mil)) | ||
| Maska lutowa Twardość | 6H | ||
| Zdolność wyczyszczalnej maski | Min. odległość od wzoru maski do podkładki | 0.3mm (((12mil)) | |
| Maksymalny rozmiar otworu namiotu maski odczytywalnej ((Przez drukowanie seryjne) | 2 mm (7,8 mm) | ||
| Maksymalny rozmiar dla otworu namiotu maski łuszczalnej ((Przy drukowaniu aluminium) | 4.5 mm | ||
| grubość maski łuskowej | 0.2 ~ 0,5 mm ((8 ~ 20 mil) | ||
| Zdolność do tworzenia jedwabiu | Min. szerokość linii jedwabnoprawnej | 0.11mm ((4.5mil) | |
| Min. wysokość linii jedwabnego ekranu | 0.58mm (((23mil) | ||
| Min. odstęp od legendy do tablicy | 0.17mm ((7mil) | ||
| Wykończenie powierzchni | Zdolność wykończenia powierzchni | Maksymalna długość złota palca | 50 mm (((2") |
| ENIG | 3 ~ 5um ((0,11 ~ 197mil) niklu, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) złota | ||
| złoty palec | 3 ~ 5um ((0,11 ~ 197mil) niklu, 0,25 ~ 1,5um ((0,01 ~ 0,059mil) złota | ||
| HASL | 0.4um ((0,016ml) Sn/Pb | ||
| Maszyna HASL | Grubość materiału: 0,6 ~ 4,0 mm ((23,6 ~ 157 mil) | ||
| Rozmiar materiału: 127 x 127 mm ~ 508 x 635 mm ((5 x 5 " ~ 20 x 25 ") | |||
| Pozostałe | 1-5 u" | ||
| Płytka zanurzająca | 00,8 ~ 1,5 mm (0,03 ~ 0,059 ml) cyna | ||
| Srebro zanurzające | 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02mil) | ||
| E-test | Zdolność maszyny | Testownik sondy latającej | Grubość materiału: 0,4 ~ 6,0 mm ((15,7 ~ 236 mil) |
| Wielkość materiału: maks. 498 x 597 mm ((19.6 ~ 23.5 ") | |||
| Min. odległość od podłogi badawczej do krawędzi deski | 0.5mm ((20mil) | ||
| Min. opór przewodzący | 5Ω | ||
| Maksymalna odporność izolacyjna | 250mΩ | ||
| Maksymalne napięcie badawcze | 500 V | ||
| Min. wielkość podkładki badawczej | 0.15mm (((6mil)) | ||
| Min. odległość pomiędzy podkładkami badań | 0.25mm(10mil) | ||
| Maks. prąd badawczy | 200 mA | ||
| Profilizowanie | Zdolność maszyny | Rodzaj profilowania | NC routing, V-cut, gniazda, otwór pieczęci |
| Maszyna do sterowania NC | Gęstość materiału: 0,05 ~ 7,0 mm ((2 ~ 276 mil) | ||
| Wielkość materiału: maks. 546 x 648 mm ((21,5 x 25,5") | |||
| Maszyna do cięcia w kształcie litery V | Gęstość materiału: 0,6 ~ 3,0 mm ((23,6 ~ 118 mil) | ||
| Maksymalna szerokość materiału do cięcia w kształcie litery V: 457 mm (((18") | |||
| Zdolność przetwarzania | Min. wielkość bitów routingu | 0.6mm ((23.6mil) | |
| Min. tolerancja wzorca | +/- 0,1 mm ((+/-4 mil) | ||
| Rodzaj kąta cięcia w kształcie litery V | 20°, 30°, 45°, 60° | ||
| Tolerancja kąta cięcia V | +/-5° | ||
| Tolerancja rejestracji w kształcie V | +/-0,1 mm ((+/-4 mil) | ||
| Min. złoty odstęp palców | +/- 0,15 mm ((+/-6 mil) | ||
| Tolerancja kąta zakręcenia | +/-5° | ||
| Tolerancja grubości | +/- 0,127 mm ((+/-5 mil) | ||
| Min. wewnętrzny promień | 0.4 mm ((15,7 mil) | ||
| Min. odległość od przewodnika do konturów | 0.2mm ((8mil) | ||
| Tolerancja głębokości przeciwnika/przeciwnika | +/- 0,1 mm ((+/-4 mil) | ||
P1:Jesteście firmą produkcyjną lub handlową?
A: Tak, jesteśmy fabryką, mamy własną fabrykę PCB i fabrykę montażową.
P2:Jakiego rodzaju format plików PCB możesz zaakceptować do produkcji?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+(.TGZ)
P3: Czy moje pliki PCB są bezpieczne, gdy przekazuję je do produkcji?
A: Szanujemy prawa autorskie klienta i nigdy nie wyprodukujemy PCB dla kogoś innego z pańskimi plikami, chyba że otrzymamy pisemne pozwolenie od pana,Nie będziemy dzielić się tymi plikami z innymi stronami..
P4: Brak pliku PCB/Gbr, tylko próbka PCB, czy możesz mi ją wyprodukować?
A: Tak, możemy ci pomóc w klonowaniu PCB.
P5: Jaki jest czas realizacji Chuante?
Odpowiedź: Próbka: 1-2 warstwy: 5-7 dni roboczych 4-8 warstwy: 12 dni roboczych Produkcja masowa: 1-2 warstwy: 7-15 dni roboczych 4-8 warstwy:10 do 18 dni roboczych Czas realizacji zależy od potwierdzonej ilości.
P6: Jaką płatność akceptujecie?
A:- Przelew bankowy ((T/T) -Western Union -Paypal -Ali Pay
P7: Jak uzyskać PCB?
Odpowiedź: W przypadku małych paczek wysyłamy płyty za pośrednictwem DHL, UPS, FedEx. Usługa od drzwi do drzwi! PCB otrzymasz w domu.Możemy wysłać Twoje płyty PC statkiem lub lotem, aby zaoszczędzić koszty przewozuOczywiście, jeśli macie własnego spedytora, możemy się z nim skontaktować w celu załatwienia przesyłki.
Q8: Jaka jest minimalna ilość zamówienia?
A: Nie ma MOQ.
