Produkcja płyt obwodowych aluminiowych szybkiego obrotu dla lamp LED PCB
-
Podkreślić
Lampy LED Produkcja płyt krążeniowych
,Wytwarzanie wielowarstwowych płyt obwodowych
,Wielowarstwowa płytka obwodnicza z rdzenia metalowego
-
Grubość deski0,2 mm-6,0 mm
-
Min. min. Line Width/Spacing Szerokość linii/odstępy0,1 mm/0,1 mm
-
Kolor maski lutowniczejZielony, czarny, biały, niebieski, czerwony
-
Kolor sitodrukubiały, czarny, żółty
-
min. Rozmiar dziury0,2 mm
-
Stała dielektryczna2,5-4,5
-
Min. Silkscreen Bridge0,1 mm
-
MateriałMetalowy rdzeń
-
Min. Min. Solder Mask Bridge Mostek z maską lutowniczą0,1 mm
-
Liczba warstw1-4 warstwy
-
Temperatura pracy-40°C do 150°C
-
Przewodność cieplna1,0-8,0 W/mK
-
Grubość miedzi1OZ-6OZ
-
Wykończenie powierzchniHASL, ENIG, OSP, srebro immersyjne, cyna zanurzeniowa
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaXHT
-
OrzecznictwoISO、IATF16949、RoSH
-
Numer modeluXHT-PCB-803
-
Minimalne zamówienieNiski moq
-
Szczegóły pakowaniaKarton z folią bąbelkową
-
Czas dostawy5-8 dni
-
Zasady płatnościT/T, Western Union, MoneyGram
-
Możliwość Supply10000 sztuk / dzień

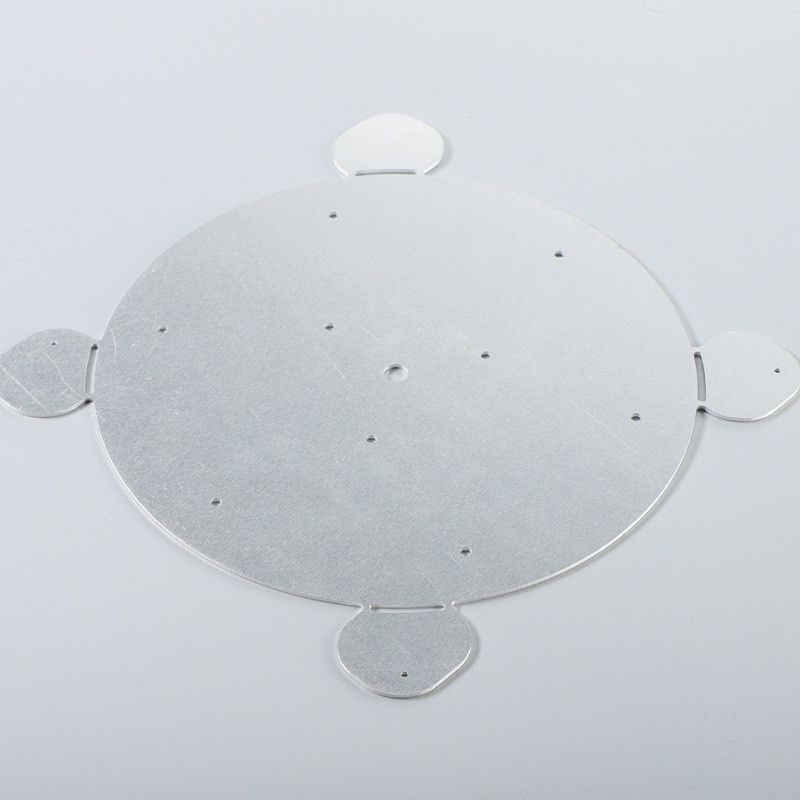

Produkcja płyt obwodowych aluminiowych szybkiego obrotu dla lamp LED PCB

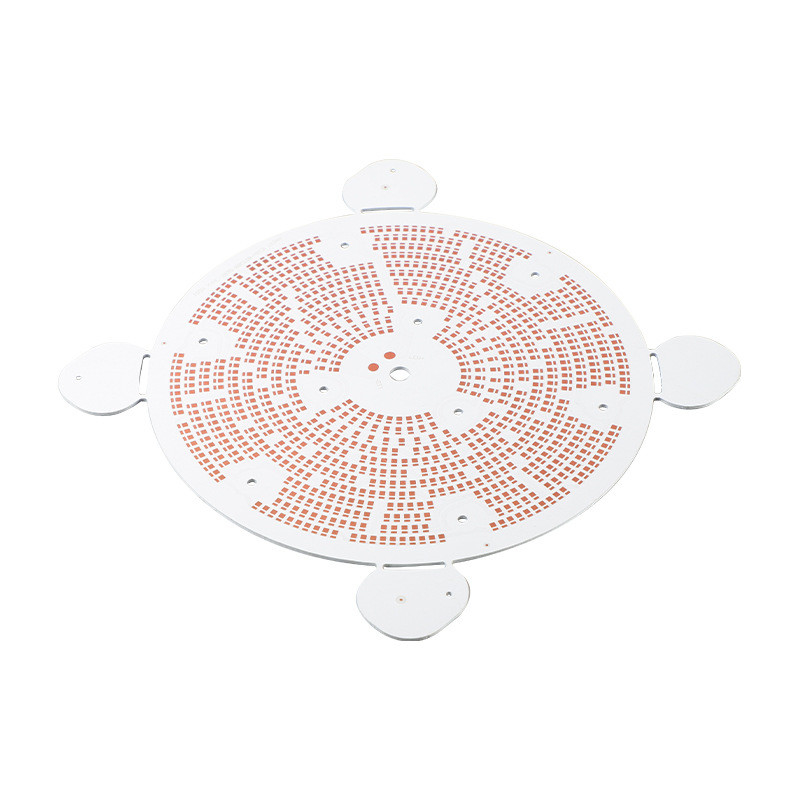

Produkcja płyt obwodowych aluminiowych szybkiego obrotu dla lamp LED PCB

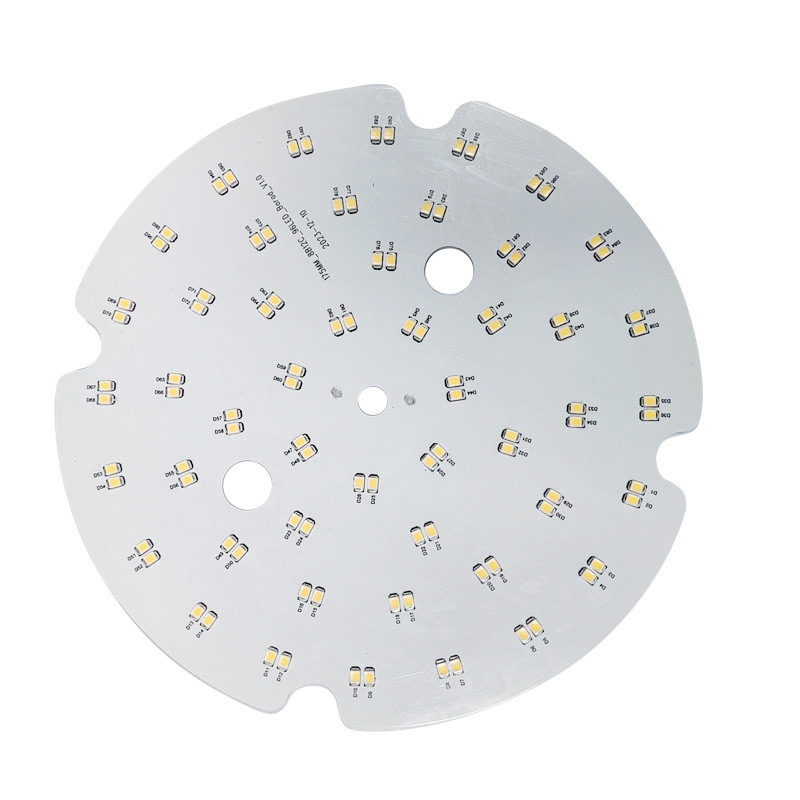

Co to jest płytka aluminiowa?
Aluminiowa płyta obwodowa, znana również jako aluminiowy PCB, jest rodzajem płyty obwodowej drukowanej (PCB), która wykorzystuje materiał podstawowy wykonany z aluminium zamiast tradycyjnego włókna szklanego lub epoksy.PCB aluminiowe są znane ze swojej doskonałej przewodności cieplnej, co sprawia, że nadają się do zastosowań wymagających efektywnego rozpraszania ciepła, takich jak oświetlenie LED, elektronika mocy i systemy motoryzacyjne.
Wykorzystanie aluminium jako materiału bazowego pozwala na lepsze przenoszenie ciepła z dala od krytycznych komponentów, co prowadzi do zwiększonej niezawodności i wydajności.PCB aluminiowe są lekkie i mogą być wytwarzane z różnymi wykończeniami powierzchni w celu spełnienia specyficznych wymagań aplikacyjnych.
Ogólnie rzecz biorąc, aluminiowe płyty obwodów stanowią przekonujące rozwiązanie dla urządzeń elektronicznych, które wymagają skutecznego zarządzania cieplnym i wysokiej niezawodności.
Profesjonalny producent PCB w Chinach
W naszej fabryce produkowaliśmy wiele metalowych PCB, w tym aluminium i miedzi.
Nasza firma ma najwyższej klasy możliwości produkcji PCB i dostarcza klientom wysokiej jakości, wysokiej wydajności płytek drukowanych.Posiadamy zaawansowane urządzenia produkcyjne i zespoły techniczne, aby sprostać potrzebom klientów w zakresie różnych złożonych płyt PCB.
Po pierwsze, mamy zaawansowane urządzenia produkcyjne.urządzenia te mogą dokładnie realizować wymagania projektowania PCB klientów i zapewnić jakość i stabilność produktu.
Po drugie, mamy profesjonalny zespół techniczny. Nasz zespół inżynierów ma bogate doświadczenie w projektowaniu i produkcji PCB i jest w stanie zapewnić klientom pełen zakres wsparcia technicznego.Niezależnie od tego, czy na etapie projektowania PCB, czy podczas procesu produkcji,jesteśmy w stanie zapewnić klientom profesjonalne porady i rozwiązania, aby zapewnić, że produkt może osiągnąć optymalną wydajność i niezawodność.
Ponadto koncentrujemy się również na zarządzaniu jakością, ściśle przestrzegając międzynarodowych standardów systemu zarządzania jakością, aby upewnić się, że każdy PCB spełnia wymagania i standardy klientów.Używamy zaawansowanego sprzętu testowego i ścisłych procesów kontroli jakości do przeprowadzenia kompleksowych badań i weryfikacji każdego PCB w celu zapewnienia jakości i stabilności produktu.
Wreszcie jesteśmy w stanie zaspokoić potrzeby naszych klientów w zakresie różnych złożonych płyt PCB.Jesteśmy w stanie zapewnić klientom wysokiej jakości rozwiązania dostosowaneMożemy również spełniać potrzeby klientów w zakresie produkcji PCB dla specjalnych wymagań procesu, takich jak ślepe i zakopane przewody, kontrolowana impedancja, materiały specjalne itp.
Krótko mówiąc, posiadamy silne możliwości produkcji PCB i jesteśmy w stanie dostarczać klientom wysokiej jakości, wydajne płyty drukowane.Będziemy nadal inwestować więcej zasobów i energii w celu ciągłego doskonalenia naszych możliwości produkcyjnych i dostarczania klientom lepszych produktów i usług.
| Proces | Pozycja | Zdolność przetwarzania | |
| Informacje podstawowe | Zdolność produkcyjna | Liczba warstw | 1-30 warstw |
| Zgięcie. | 00,75% standardowe, 0,5% zaawansowane | ||
| Min. wielkość gotowego PCB | 10 x 10 mm ((0,4 x 0,4 ") | ||
| Maksymalny rozmiar gotowych płyt PCB | 530 x 1000 mm ((20,9 x 47,24 ") | ||
| Wielokrotne tłoczenie dla ślepych/zakopanych przewodów | Wielokrotne naciśnięcie Cykl ≤ 3 razy | ||
| Grubość desek gotowych | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| Tolerancja grubości płyty gotowej | +/-10% standardowe, +/- 0,1 mm zaawansowane | ||
| Wykończenie powierzchni | HASL, HASL wolny od ołowiu, złoto błyszczące, ENIG, twarde pokrycie złotem, OSP, cynk zanurzający, srebro zanurzające itp. | ||
| Wybiórcze wykończenie powierzchni | ENIG+Złoty palec, Flash gold+Złoty palec | ||
| Rodzaj materiału | FR4, aluminium, CEM, Rogers, PTFE, Nelco, poliamid/poliester itp. | Można również kupić materiały na żądanie | |
| Włókna z miedzi | 1/3 oz ~ 10 oz | ||
| Rodzaj prepreg | FR4 Prepreg, LD-1080 ((HDI) | 106, 1080, 2116, 7628 itp. | |
| Niezawodne badanie | Wytrzymałość łuszczenia | 70,8N/cm | |
| Wpływ | 94V-0 | ||
| Zanieczyszczenie jonowe | ≤ 1 ug/cm2 | ||
| Min. grubość dielektryczna | 0.075mm(3mil) | ||
| Tolerancja impedancji | +/-10%, min może kontrolować +/- 7% | ||
| Warstwa wewnętrzna& Warstwa zewnętrzna Przeniesienie obrazu | Zdolność maszyny | Maszyna do szorowania | Grubość materiału: 0,11 ~ 3,2 mm ((4,33 mil ~ 126 mil) |
| Rozmiar materiału: min. 228 x 228 mm ((9 x 9") | |||
| Laminator, ekspozytor | Grubość materiału: 0,11 ~ 6,0 mm ((4,33 ~ 236 mil) | ||
| Rozmiar materiału: min 203 x 203 mm ((8 x 8"), maks. 609,6 x 1200 mm ((24 x 30 ") | |||
| Linia etsu | Grubość materiału: 0,11 ~ 6,0 mm ((4,33 mil ~ 236 mil) | ||
| Rozmiar materiału: min. 177 x 177 mm ((7 x 7") | |||
| Zdolność przetwarzania warstwy wewnętrznej | Min. wewnętrzna szerokość linii/rozstaw między liniami | 0.075/0.075mm(3/3mil) | |
| Min. odległość od krawędzi otworu do przewodzącego | 0.2mm ((8mil) | ||
| Min. wewnętrzna warstwa pierścienia pierścieniowego | 0.1mm(4mil) | ||
| Min. przepustowość izolacyjna warstwy wewnętrznej | 0.25mm ((10mil) standardowy, 0.2mm ((8mil) zaawansowany | ||
| Min. odległość od krawędzi deski do przewodzącej | 0.2mm ((8mil) | ||
| Min. szerokość szczeliny pomiędzy miedzianą miedzią | 0.127mm ((5mil) | ||
| Niezrównoważona grubość miedzi dla rdzenia wewnętrznego | H/1 uncja, 1/2 uncja | ||
| Maks. grubość miedzi gotowej | 10 oz | ||
| Zdolność przetwarzania warstwy zewnętrznej | Min. szerokość linii zewnętrznej/rozstaw między liniami | 0.075/0.075mm(3/3mil) | |
| Min. wielkość podkładki otworu | 0.3mm(12mil) | ||
| Zdolność przetwarzania | Maksymalny rozmiar namiotu | 5 x 3 mm ((196.8 x 118 mil) | |
| Maksymalny rozmiar otworu namiotu | 4.5mm ((177.2mil) | ||
| Min. szerokość pola namiotowego | 0.2mm ((8mil) | ||
| Min. pierścienie pierścieniowe | 0.1mm(4mil) | ||
| Min. BGA pitch | 0.5mm ((20mil) | ||
| AOI | Zdolność maszyny | Orbotech SK-75 AOI | Grubość materiału: 0,05 ~ 6,0 mm ((2 ~ 236,2 mil) |
| Wielkość materiału: maks. 597 ~ 597 mm ((23,5 x 23,5 ") | |||
| Orbotech Ves Machine | Grubość materiału: 0,05 ~ 6,0 mm ((2 ~ 236,2 mil) | ||
| Wielkość materiału: maks. 597 ~ 597 mm ((23,5 x 23,5 ") | |||
| Wykopywanie | Zdolność maszyny | MT-CNC2600 Maszyna wiertarna | Grubość materiału: 0,11 ~ 6,0 mm ((4,33 ~ 236 mil) |
| Wielkość materiału: maks. 470 ~ 660 mm ((18.5 x 26") | |||
| Min. wielkość wiertarki: 0,2 mm ((8 mil) | |||
| Zdolność przetwarzania | Min. wielkość wielokrotnego wiertła | 0.55mm(21.6mil) | |
| Maksymalny współczynnik widmowy (rozmiar deski gotowej VS rozmiar wiertarki) | 12:01 | ||
| Tolerancja lokalizacji otworów (w porównaniu z CAD) | +/-3ml | ||
| Otwór przeciwnikowy | PTH i NPTH, kąt górny 130°, średnica górna < 6,3 mm | ||
| Min. odległość od krawędzi otworu do przewodzącego | 0.2mm ((8mil) | ||
| Maksymalny rozmiar wiertarki | 6.5mm ((256mil) | ||
| Min. wielkość otworu wielokrotnego uderzenia | 0.45mm ((17.7mil) | ||
| Tolerancja wielkości otworu dla ustawienia prasowego | +/- 0,05 mm ((+/-2 mil) | ||
| Min. Tolerancja wielkości otworu PTH | +/- 0,15 mm ((+/-6 mil) | ||
| Min. Tolerancja wielkości gniazda NPTH | +/-2mm ((+/-78.7mil) | ||
| Min. odległość od krawędzi otworu do przewodzącej ((ślepych przewodów) | 0.23mm(9mil) | ||
| Min. wielkość wiertarki laserowej | 0.1 mm ((+/-4 mil) | ||
| Powierzchnia otworu i średnica otworu | Top 82.90,120° | ||
| Proces mokry | Zdolność maszyny | Linia pokrycia paneli i wzoru | Gęstość materiału: 0,2 ~ 7,0 mm ((8 ~ 276 mil) |
| Wielkość materiału: maks. 610 x 762 mm ((24 x 30") | |||
| Wykonanie obróbki ścieków | Gęstość materiału: 0,2 ~ 7,0 mm ((8 ~ 276 mil) | ||
| Rozmiar materiału: min. 203 x 203 mm ((8 "x 8") | |||
| Linia Desmear | Gęstość materiału: 0,2 mm ~ 7,0 mm ((8 ~ 276 mil) | ||
| Wielkość materiału: maks. 610 x 762 mm ((24 x 30") | |||
| Linia platerowania cynowym | Gęstość materiału: 0,2 ~ 3,2 mm ((8 ~ 126 mil) | ||
| Wielkość materiału: maks. 610 x 762 mm ((24 x 30") | |||
| Zdolność przetwarzania | Gęstość ściany otworu miedziana | średni standard 25um ((1ml) | |
| Gęstość miedzi gotowej | ≥18um (± 0,7ml) | ||
| Min. szerokość linii do oznakowania etsu | 0.2mm(8mil)) | ||
| Maksymalna waga miedzi gotowej dla warstw wewnętrznych i zewnętrznych | 7 oz | ||
| Różne grubości miedzi | H/1 oz, 1/2 oz | ||
| Maska lutowa i ekran jedwabny | Zdolność maszyny | Maszyna do szorowania | Gęstość materiału: 0,5 ~ 7,0 mm ((20 ~ 276 mil) |
| Rozmiar materiału: min. 228 x 228 mm ((9 x 9") | |||
| Wskaźnik | Grubość materiału: 0,11 ~ 7,0 mm ((4,3 ~ 276 mil) | ||
| Wielkość materiału: maks. 635 x 813 mm ((25 x 32") | |||
| Rozwijaj maszynę | Grubość materiału: 0,11 ~ 7,0 mm ((4,3 ~ 276 mil) | ||
| Rozmiar materiału: min. 101 x 127 mm ((4 x 5") | |||
| Kolor | Kolor maski lutowej | Zielony, matowy, żółty, czarny, niebieski, czerwony, biały | |
| Kolor jedwabnoprzylepny | Biały, żółty, czarny, niebieski | ||
| Zdolność maski lutowej | Min. otwarcie maski lutowej | 0.05mm (((2mil) | |
| Maks. zablokowane według rozmiaru | 0.65mm(25.6mil) | ||
| Min. szerokość dla pokrycia linii według S/M | 0.05mm (((2mil) | ||
| Min. szerokość legendy maski lutowej | 0.2mm(8mil) standardowy, 0.17mm(7mil) zaawansowany | ||
| Min. grubość maski lutowej | 10 mm (± 0,4 ml) | ||
| Gęstość maski lutowej do oprawy namiotów | 10 mm (± 0,4 ml) | ||
| Min. szerokość/odległość linii oleju węglowego | 0.25/0.35mm ((10/14mil) | ||
| Min. namierzacz węgla | 0.06mm (((2.5mil) | ||
| Min. ślad linii oleju węglowego | 0.3mm (((12mil)) | ||
| Min. odstęp od wzoru węglowego do podkładek | 0.25mm(10mil) | ||
| Min. szerokość linii/podkładki pokrywającej maskę odczytną | 0.15mm (((6mil) | ||
| Min. szerokość mostu maski lutowej | 0.1mm(4mil)) | ||
| Maska lutowa Twardość | 6H | ||
| Zdolność wyczyszczalnej maski | Min. odległość od wzoru maski do podkładki | 0.3mm (((12mil)) | |
| Maksymalny rozmiar otworu namiotu maski odczytywalnej ((Przez drukowanie seryjne) | 2 mm (7,8 mm) | ||
| Maksymalny rozmiar dla otworu namiotu maski łuszczalnej ((Przy druku aluminium) | 4.5 mm | ||
| grubość maski łuskowej | 0.2 ~ 0,5 mm ((8 ~ 20 mil) | ||
| Zdolność do tworzenia jedwabiu | Min. szerokość linii jedwabnoprawnej | 0.11mm ((4.5mil) | |
| Min. wysokość linii jedwabnego ekranu | 0.58mm (((23mil) | ||
| Min. odstęp od legendy do tablicy | 0.17mm ((7mil) | ||
| Wykończenie powierzchni | Zdolność wykończenia powierzchni | Maksymalna długość złota palca | 50 mm (((2") |
| ENIG | 3 ~ 5um ((0,11 ~ 197mil) niklu, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) złota | ||
| złoty palec | 3 ~ 5um ((0,11 ~ 197mil) niklu, 0,25 ~ 1,5um ((0,01 ~ 0,059mil) złota | ||
| HASL | 0.4um ((0,016ml) Sn/Pb | ||
| Maszyna HASL | Grubość materiału: 0,6 ~ 4,0 mm ((23,6 ~ 157 mil) | ||
| Rozmiar materiału: 127 x 127 mm ~ 508 x 635 mm ((5 x 5 " ~ 20 x 25") | |||
| Pozostałe | 1-5 u" | ||
| Płytka zanurzająca | 00,8 ~ 1,5 mm (0,03 ~ 0,059 ml) cyna | ||
| Srebro zanurzające | 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02mil) | ||
| E-test | Zdolność maszyny | Testownik sondy latającej | Grubość materiału: 0,4 ~ 6,0 mm ((15,7 ~ 236 mil) |
| Wielkość materiału: maks. 498 x 597 mm ((19.6 ~ 23.5 ") | |||
| Min. odległość od podłogi badawczej do krawędzi deski | 0.5mm ((20mil) | ||
| Min. opór przewodzący | 5Ω | ||
| Maksymalna odporność izolacyjna | 250mΩ | ||
| Maksymalne napięcie badawcze | 500 V | ||
| Min. wielkość podkładki badawczej | 0.15mm (((6mil)) | ||
| Min. odległość pomiędzy podkładkami badań | 0.25mm(10mil) | ||
| Maks. prąd badawczy | 200 mA | ||
| Profilizowanie | Zdolność maszyny | Rodzaj profilowania | NC routing, V-cut, gniazda, otwór pieczęci |
| Maszyna do sterowania NC | Gęstość materiału: 0,05 ~ 7,0 mm ((2 ~ 276 mil) | ||
| Wielkość materiału: maks. 546 x 648 mm ((21,5 x 25,5") | |||
| Maszyna do cięcia w kształcie litery V | Gęstość materiału: 0,6 ~ 3,0 mm ((23,6 ~ 118 mil) | ||
| Maksymalna szerokość materiału do cięcia w kształcie litery V: 457 mm (((18") | |||
| Zdolność przetwarzania | Min. wielkość bitów routingu | 0.6mm ((23.6mil) | |
| Min. tolerancja wzorca | +/- 0,1 mm ((+/-4 mil) | ||
| Rodzaj kąta cięcia w kształcie litery V | 20°, 30°, 45°, 60° | ||
| Tolerancja kąta cięcia V | +/-5° | ||
| Tolerancja rejestracji w kształcie V | +/-0,1 mm ((+/-4 mil) | ||
| Min. złoty odstęp palców | +/- 0,15 mm ((+/-6 mil) | ||
| Tolerancja kąta zakręcenia | +/-5° | ||
| Tolerancja grubości | +/- 0,127 mm ((+/-5 mil) | ||
| Min. wewnętrzny promień | 0.4 mm ((15,7 mil) | ||
| Min. odległość od przewodnika do konturów | 0.2mm ((8mil) | ||
| Tolerancja głębokości przeciwnika/przeciwnika | +/- 0,1 mm ((+/-4 mil) | ||
Wprowadzenie
Mamy silny łańcuch dostaw komponentów elektronicznych, możemy zaoferować konkurencyjną cenę dla listy BOM.
Usługa
Specjalizujemy się w dostarczaniu kompleksowych rozwiązań EMS w celu zaspokojenia unikalnych potrzeb naszych klientów.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
