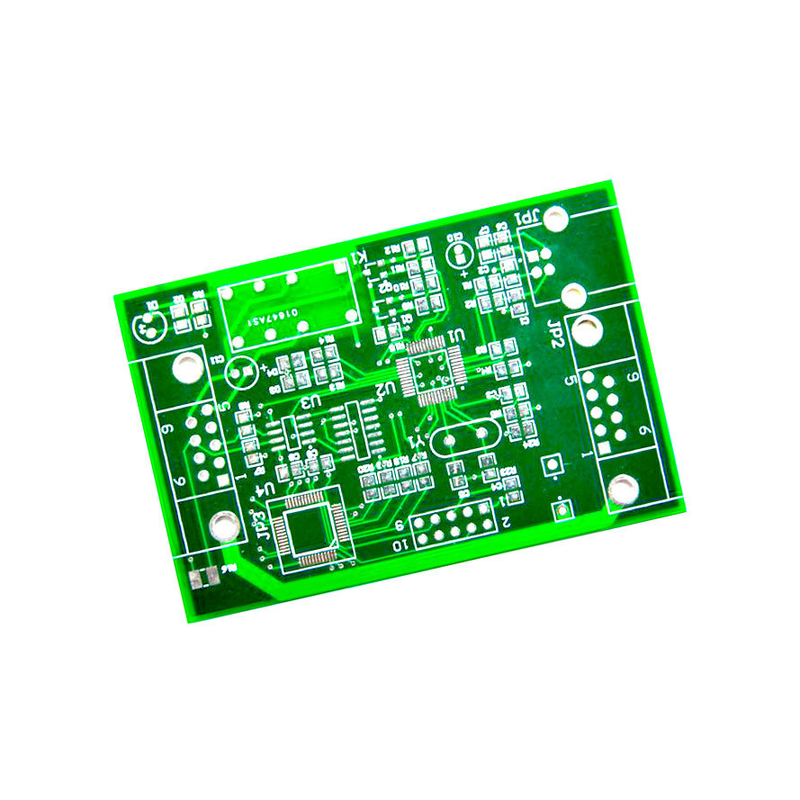

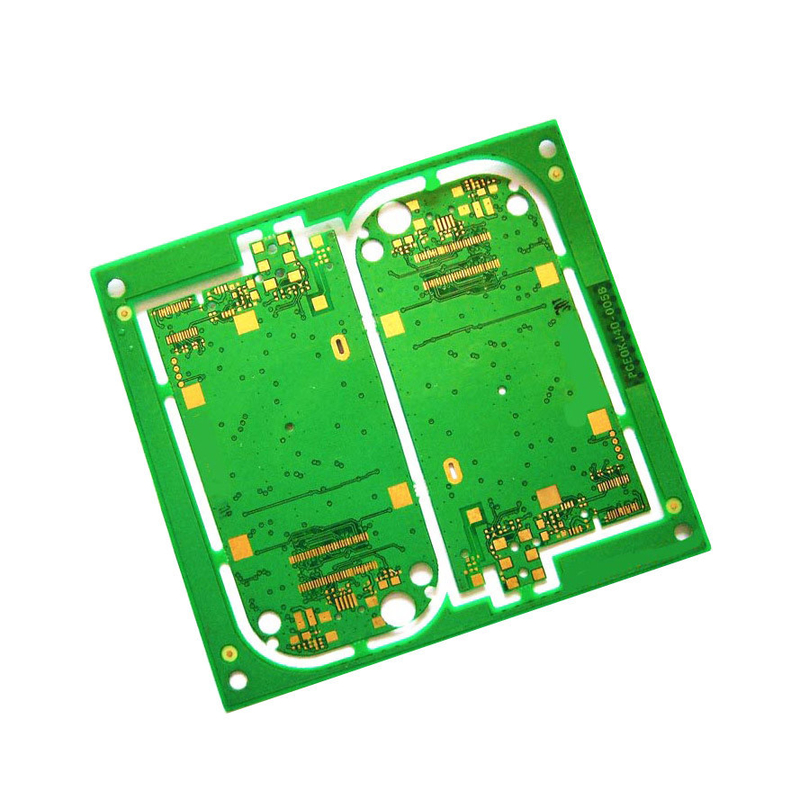

Wysoki TG Fr4 Prototyp PCB Produkcja płyt PCB Produkcja wielowarstwowych płyt obwodowych
-
Podkreślić
Złote prototypowe zestawy PCB
,FR4 Prototyp zespołu PCB
,Złote pokrycie pełnym PCB pod klucz
-
Nazwa produktuWysoki TG Fr4 Prototyp PCB Produkcja płyt PCB Produkcja wielowarstwowych płyt obwodowych
-
Materiał podstawowyFR-4 itp., Alu, High TG, FR-4/ceramika/cem-3/FR-1
-
min. Odstępy między wierszami4 mil, 0,003", 0,1 mm4 mil), 0,1 mm, 4/4 mil (0,1/0,1 mm)
-
Min. min. line width szerokość linii4 mil, 0,1 mm, 0,1 mm/4 mil, 0,075 mm/0,075 mm (3 mil/3 mil), 3 mil
-
Wykończenie powierzchniHASL, OSP, HASL bez ołowiu, ENIG, złoto immersyjne
-
Usługa testowaniaPrześwietlenie AOI, 100% test funkcjonalny
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaXHT
-
OrzecznictwoISO、IATF16949、RoSH
-
Numer modeluProdukcja PCB XHT-FR-4-4
-
Minimalne zamówienieNiski moq
-
CenaUS$ 1-5/Pcs
-
Szczegóły pakowaniaKarton z folią bąbelkową
-
Czas dostawy5-8 dni
-
Zasady płatnościT/T, Western Union, MoneyGram
-
Możliwość Supply100000 sztuk / dzień
Wysoki TG Fr4 Prototyp PCB Produkcja płyt PCB Produkcja wielowarstwowych płyt obwodowych
Produkcja płyt PCB o wysokim poziomie cieplności Fr4
Wprowadzenie do naszego PCB
Rodzaje i zastosowania PCB
(A) Czteroskalowa płytka
Materiał podłoża to głównie tkanina z włókna szklanego epoksydowego. Główne zastosowania to komputery osobiste, sprzęt elektroniczny medyczny, instrumenty pomiarowe, maszyny do badania półprzewodników,maszyny sterowania numerycznego, elektroniczne przełączniki, maszyny komunikacyjne, płyty pamięci, karty IC itp.
(B) 6-8 warstw tablicy
Materiał podłoża to nadal głównie tkanina z włókien szklanego z żywicy epoksydowej.maszyny i urządzenia do pracy w inżynierii.
C) 10 warstw lub więcej
Materiał składa się głównie ze szklanej żywicy benzenowej lub żywicy epoksydowej, która jest wykorzystywana jako materiał wielowarstwowego podłoża prototypu PCB.i jest używany w dużych komputerach przemysłowych, komputery dużych prędkości, maszyny obronne, maszyny komunikacyjne itp.
Usługa prototypu PCB Zdolności i specyfikacja techniczna
| - Nie, nie. | Pozycje | Zdolności |
| 1 | Warstwy | 2-68L |
| 2 | Maksymalny rozmiar obróbki | 600 mm*1200 mm |
| 3 | Grubość deski | 00,2-6,5 mm. |
| 4 | Gęstość miedzi | 0.5oz-28oz |
| 5 | Min ślad/przestrzeń | 20,0 mil/2,0 mil |
| 6 | Minimalna gotowa przysłona | 0. 10 mm |
| 7 | Maksymalna grubość w stosunku do średnicy | 15:1 |
| 8 | Za pośrednictwem leczenia | Przez, ślepy i pogrzebany przez, przez w podkładce, miedź w przez... |
| 9 | Wykończenie powierzchniowe/leczenie powierzchni | HASL/HASL wolne od ołowiu, cyna chemiczna, złoto chemiczne, złoto zanurzające |
| 10 | Materiał podstawowy | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Laminat Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco z materiałem FR-4 ((w tym częściowe laminowanie hybrydowe Ro4350B z FR-4) |
| 11 | Kolor maski lutowej | Zielony, Czarny, Czerwony, Żółty, Biały, Niebieski, Fioletowy, Maty Zielony, Maty Czarny |
| 12 | Usługa badawcza | AOI, promieniowanie rentgenowskie, sonda lotnicza, badanie funkcjonalności, pierwszy tester artykułu |
| 13 | Profilizowanie Perforacja | Routing, V-CUT, Beveling |
| 14 | Łuk i skręcenie | ≤ 0,5% |
| 15 | Typ HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Min otwór mechaniczny | 00,1 mm |
| 17 | Min. otwór lasera | 0.075 mm |
Zdolności PCBA
| PCBA pod klucz | PCB+spożyczalnia komponentów+montaż+opakowanie |
| Szczegóły montażu | Linie SMT i Through-hole, ISO SMT i DIP |
| Czas realizacji | Prototyp: 15 dni roboczych. |
| Badania na produktach | Badanie zestawu/formy, Inspekcja rentgenowska, badanie AOI, badanie funkcjonalne |
| Ilość | Min. ilość: 1 sztuk. Prototyp, mały zamówienie, zamówienie masowe, wszystko OK |
| Potrzebne pliki | PCB: pliki Gerbera ((CAM, PCB, PCBDOC) Składniki: rachunek materiałów (lista BOM) Zgromadzenie: plik Pick-N-Place |
| Rozmiar płyty PCB | Min rozmiar: 0,25 * 0,25 cala ((6 * 6mm) Maksymalny rozmiar: 1200*600 mm |
| Szczegóły składników | pasywny do 0201 BGA i VFBGA Bezłowiowe nośniki chipów/CSP Dwustronne zespoły SMT /Fine Pitch do 0,8 mil / Naprawa i odnowa BGA Usunięcie i wymiana części |
| Zestaw składników | Taśmy, rurki, rolki, części luźne |
| Proces montażu PCB+ | Wiertarka -- -- Ekspozycja -- -- Płaty -- -- Przymocowanie i odciąganie -- -- Perforacja -- -- Badanie elektryczne -- -- SMT -- Wave Lutowanie ---- Zgromadzenie ---- ICT ---- Badanie funkcji ---- Badanie temperatury i wilgotności |
Co XHT zapewnia?
1Cały proces jest wyposażony w profesjonalny zespół, który będzie Ci służył.
2Bezpłatna usługa projektowania, według twojego gerbera i impedancji, dopóki nie będziesz zadowolony.
3Elastyczne metody płatności i negocjowalne warunki płatności
4Usługa pod klucz od produkcji PCB, montażu, zakupu BOM do dostawy.
Przemysł elektroniki użytkowej
Płyty drukowane są mostami, które przewożą elementy elektroniczne i łączą obwody.kontrola przemysłowa, sprzętu medycznego, obrony narodowej i lotnictwa. brakujące elementy elektroniczne.
W obecnym środowisku przyspieszonego rozwoju technologii chmurowej, budowy sieci 5G, dużych danych, sztucznej inteligencji, gospodarki współdzielenia, przemysłu 4.0, a Internet rzeczy, przemysł PCB, jako "matka produktów elektronicznych", stanie się ogniwem w całym łańcuchu przemysłu elektronicznego.
W ostatnich dziesięcioleciach AR, VR, tablety i urządzenia noszone często stają się gorącymi punktami w przemyśle elektroniki użytkowej,wytwarzanie prototypowych zastosowań PCB szeroko rozpowszechnionych w przemyśle elektroniki użytkowej, z charakterystyką dużego popytu, dużej liczby zamówień i szybkiego wymiany.
Częste pytania
| P: Co jest potrzebne do cytowania PCB i PCBA? XHT: W przypadku płyt PCB: plik Gerbera i wymagania techniczne ((materiał, rozmiar, wykończenie powierzchni, grubość miedzi, grubość płyty) oraz ilość, której potrzebujesz. W przypadku PCBA: powyższe pliki, BOM, plik "Pick and place". |
| P: Jaką usługę macie? XHT: Zapewniamy rozwiązania typu "turnkey", w tym badania i rozwój, produkcję PCB, SMT, końcowe montaż, testowanie i inne usługi zwiększające wartość. |
| P: Czy możemy sprawdzić jakość podczas produkcji? XHT: Tak, jesteśmy otwarci i przejrzyści w każdym procesie produkcyjnym, nie mamy nic do ukrycia. |
| P. Koszty wysyłki? XHT: Koszty wysyłki zależą od miejsca docelowego, wagi, wielkości opakowania towarów. |
| P: Jaka jest różnica między płytą HDI a płytą obwodową ogólną? XHT: Większość HDI używa lasera do tworzenia otworów, podczas gdy ogólne płyty obwodowe używają tylko wiercenia mechanicznego, a płyty HDI są wytwarzane metodą build-up (Build Up), więc dodano więcej warstw,podczas gdy płyty obwodów ogólnych są dodawane tylko raz. |
| P. Jakie formaty plików akceptujesz do produkcji? XHT: plik Gerbera: CAM350 RS274X Akta PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
