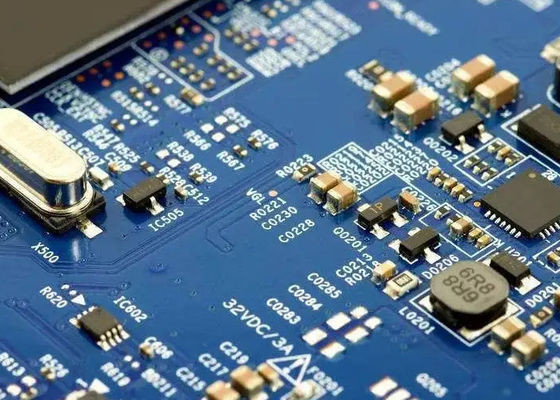

Szybki obrót Prototyp montaż płyty obwodowej EMS Automatyczna obsługa

FR-4/Płyty obwodów drukowanych/Płyty wielowarstwowe/Pcb pojedynczej strony/PCba/Dip/Ems Pcb

Zgromadzenie płyty obwodowej EMS

Zgromadzenie płyt obwodowych EMS (Electronics Manufacturing Services) obejmuje proces montażu komponentów elektronicznych na płytę obwodową drukowaną (PCB) w celu stworzenia funkcjonalnego urządzenia elektronicznego.Proces ten zazwyczaj obejmuje następujące kroki::

Zakupy komponentów: Dostawcy EMS nabywają wymagane komponenty elektroniczne od dostawców na podstawie dokumentacji materiałowej (BOM) dostarczonej przez klienta.

Wytwarzanie PCB: PCB jest wytwarzane zgodnie ze specyfikacjami projektowymi dostarczonymi przez klienta.

Zastosowanie pasty lutowej: pasty lutowej nakłada się na płytę PCB za pomocą szablonu, który określa obszary, w których zostaną umieszczone komponenty.

Wybierz i umieść: Automatyczne maszyny do wybierania i umieszczania dokładnie umieszczają elementy montowane na powierzchni na płytce PCB za pomocą systemów widzenia do wyrównania.

Lutowanie powracające: PCB z komponentami i pastą lutową przechodzi przez piec powracający, gdzie pasta lutowa jest stopiona w celu utworzenia połączeń elektrycznych między komponentami a PCB.

Zgromadzenie elementów przez otwór: w przypadku stosowania elementów przez otwór, są one ręcznie lub automatycznie wprowadzane do płyty PCB i lutowane przy użyciu lutowania falowego lub lutowania selektywnego.

Inspekcja i testowanie: W celu zapewnienia jakości i funkcjonalności zmontowanego PCB wykonuje się zautomatyzowaną inspekcję optyczną (AOI) i testowanie w obwodzie (ICT).

Zgromadzenie końcowe: W zależności od specyficznych wymagań urządzenia elektronicznego mogą być wykonywane dodatkowe procesy, takie jak pokrycie zgodne z normą, gotowanie i montaż mechaniczny.

Opakowanie i wysyłka: Zmontowane PCB są pakowane zgodnie ze specyfikacjami klienta i wysyłane do wyznaczonego miejsca.

Dostawcy EMS oferują szereg usług poza montażem płyt obwodowych, w tym projektowanie, prototypowanie, zarządzanie łańcuchem dostaw i usługi posprzedażne.Usługi te mogą być dostosowane do spełnienia konkretnych potrzeb klienta, od produkcji na małą skalę do produkcji wielkoskalowej.

SMT

Komponenty zostaną zamontowane na płytce obwodnej za pomocą montażu SMT, a automatyczne wykrycie optyczne AOI online zostanie przeprowadzone w razie potrzeby.idealna krzywa temperatury pieca reflow jest ustawiona tak, aby płytka przepływała przez spawanie reflow.

Po niezbędnej kontroli IPQC materiał DIP można następnie przejść przez płytę obwodową przy użyciu procesu DIP, a następnie przez lutowanie falowe.Następnie nadszedł czas, aby przeprowadzić niezbędny proces po piecu.

1,Proces przetwarzania DIP to: wprowadzenie do otworu →AOI→ lutowanie falowe → szpilka cięcia →AOI→ korekta → mycie → kontrola jakości.

2Po spojeniu falami, produkty będą skanowane przez urządzenia AOI, aby upewnić się, że nie wystąpi żaden błąd.

P: Jakie pliki używasz do produkcji PCBA?

A: Gerber lub Eagle, wykaz BOM, PNP i pozycja części.

P: Czy można zaoferować próbkę?

A: Tak, możemy dostosować próbki do testowania przed masową produkcją.

P: W jakim czasie mogę uzyskać cytat po wysłaniu Gerbera, BOM i procedury testowej?

Odpowiedź: W ciągu 6 godzin w przypadku oferty PCB i około 24 godzin w przypadku oferty PCBA.

P: Jak mogę poznać proces produkcji PCBA?

Odpowiedź: 7-10 dni na produkcję PCB i zakup komponentów, a 10 dni na montaż i testowanie PCB.

Czy mój projekt jest bezpieczny, kiedy ci go wyślę?

Twoje pliki są przechowywane w całkowitym bezpieczeństwie i bezpieczeństwie, podczas gdy Kerongda jest w ich posiadaniu. Twoje pliki nigdy nie są udostępniane żadnym stronom trzecim, tylko nasi koledzy mają dostęp do twoich plików projektowych.Skoro są twoją własnością,szanujemy prawa autorskie do Twoich plików. Klient kontroluje rozmieszczenie tych plików zgodnie z Twoimi wymaganiami i pisemną zgodą.

Q. Jaka jest gwarancja?

Gwarancja wynosi 2 lata.
