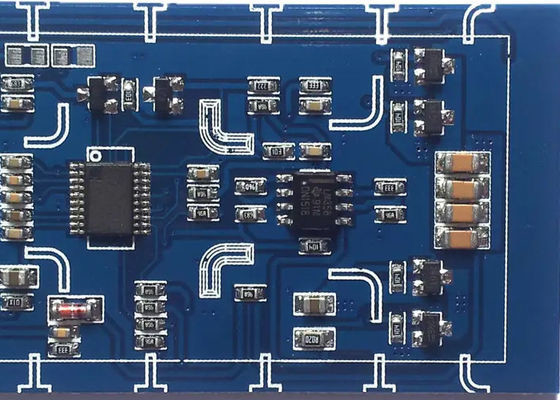

General Electric Control EMS PCB Assembly Cost Effectively EMS Circuit Board Assy 1 Stop Service

General Electric Control EMS PCB montaż Kosztowo efektywny EMS tablicy obwodowej Assy 1 Stop Service

  • Podkreślić

    Elektryczne sterowanie EMS zestaw PCB

    ,

    Zgromadzenie PCB EMS

    ,

    Kosztowo efektywna tablica obwodowa EMS

  • Nazwa produktu
    Płytka drukowana, projektowanie PCB 94V0 / produkcja PCB / montaż PCB w Chinach, dwustronna płytka P
  • Materiał
    FR-4
  • Grubość deski
    1,6 mm, 0,5–3,2 mm, 0,2–3,0 mm, 0,3–2,5 mm, 2,0 m
  • Rodzaj
    Możliwość dostosowania, tablica elektroniczna, elektroniczny zespół PCB, płyta PCB alarmu
  • Zastosowanie
    Urządzenia elektroniczne, elektronika użytkowa, produkty elektroniczne, przemysłowe i tak dalej
  • Kolor
    Zielony, dostosowany kolor, niebieski na twoją prośbę
  • Warstwy
    1-28
  • min. Rozmiar dziury
    0,25 mm, 0,1 mm, 0,2 mm, 0,15-0,2 mm, 0,1 mm-1 mm
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    XHT
  • Orzecznictwo
    ISO、IATF16949、RoSH
  • Numer modelu
    XHT-PCBA-6
  • Minimalne zamówienie
    Niski moq
  • Szczegóły pakowania
    Karton z piankową torbą
  • Czas dostawy
    1-2 tygodnie
  • Zasady płatności
    T/T, Western Union, MoneyGram

General Electric Control EMS PCB montaż Kosztowo efektywny EMS tablicy obwodowej Assy 1 Stop Service

Pcb/Smt/FR-4/Tablica obwodu drukowanego/Tablica wielowarstwowa

SMT



SMT patch processing zakupi komponenty zgodnie z BOM, BOM dostarczonym przez klientów i potwierdzi plan produkcji PMC. Po zakończeniu prac przygotowawczychZaczniemy programowanie SMT., wytwarzają laserowe sieci stalowe i drukowanie pasty lutowej zgodnie z procesem SMT.



Komponenty zostaną zamontowane na płytce obwodnej za pomocą montażu SMT, a automatyczne wykrycie optyczne AOI online zostanie przeprowadzone w razie potrzeby.idealna krzywa temperatury pieca reflow jest ustawiona tak, aby płytka przepływała przez spawanie reflow.



Po niezbędnej kontroli IPQC materiał DIP można następnie przejść przez płytę obwodową przy użyciu procesu DIP, a następnie przez lutowanie falowe.Następnie nadszedł czas, aby przeprowadzić niezbędny proces po piecu.



Po zakończeniu wszystkich wyżej wymienionych procesów QA przeprowadzi kompleksowe badanie w celu zapewnienia jakości produktu.



Zalety płytek jednowarstwowych



(1) Niskie koszty: koszty produkcji płyt PCB jednowarstwowych są stosunkowo niskie, ponieważ potrzebna jest tylko jedna warstwa folii miedzianej i jedna warstwa podłoża,i proces produkcji jest stosunkowo prosty.



(2) Łatwa produkcja: w porównaniu z innymi rodzajami płyt PCB, metoda produkcji płyt PCB jednowarstwowych jest stosunkowo prosta,potrzebne tylko do wykonania okablowania jednostronnego i korozji jednostronnego, więc trudności produkcyjne są niskie.



(3) Wysoka niezawodność: Jednostronowa płyta PCB nie ma wielowarstwowego okablowania i połączenia, więc nie jest łatwo mieć problemy z zwarciem i zakłóceniami, z wysoką niezawodnością.



(4) Przystosowany do prostych obwodów: jednowarstwowa płyta PCB nadaje się do prostej konstrukcji obwodów, takich jak światła LED, dźwięk itp., Może spełniać większość wymagań o niskiej złożoności obwodów.



PCBA pod klucz PCB+spożyczalnia komponentów+montaż+opakowanie
Szczegóły montażu Linie SMT i Through-hole, ISO
Czas realizacji Prototyp: 15 dni roboczych.
Badania na produktach Badanie sondy lotniczej, inspekcja rentgenowska, badanie AOI, badanie funkcjonalne
Ilość Min. ilość: 1 sztuk. Prototyp, małe zamówienie, masowe zamówienie, wszystko OK
Potrzebujemy plików. PCB: pliki Gerber ((CAM, PCB, PCBDOC)
Potrzebujemy plików. Składniki: rachunek materiałów (lista BOM)
Potrzebujemy plików. Zgromadzenie: plik Pick-N-Place
Panel PCB Rozmiar Min rozmiar: 0,25 * 0,25 cala ((6 * 6mm)
Maksymalny rozmiar: 20*20 cali ((500*500 mm)
Rodzaj lutownicy PCB Pasta lutowa rozpuszczalna w wodzie, wolna od ołowiu zgodnie z RoHS
Szczegóły składników pasywny do 0201
Szczegóły składników BGA i VFBGA
Szczegóły składników Bezłowiowe nośniki chipów/CSP
Szczegóły składników Dwustronne zespoły SMT
Szczegóły składników /Fine Pitch do 0,8 mil /
Szczegóły składników Naprawa i odnowa BGA
Szczegóły składników Usunięcie i wymiana części
Zestaw składników Taśma, rurki, rolki, luźne części.
Zestaw PCB Wiertarka -- -- Ekspozycja -- -- Płaty -- -- Przymocowanie i odcięcie -- -- Perforacja -- -- Badanie elektryczne -- -- SMT -- -- Lutowanie fal -- -- Zmontowanie -- -- ICT -- -- Badanie funkcji -- -- Badanie temperatury i wilgotności



Zalety wielowarstwowych płyt obwodowych



1, gęstość montażu wielowarstwowych płyt obwodowych jest wysoka, rozmiar jest mały, a objętość produktów elektronicznych jest coraz mniejsza,funkcja płyty obwodowej PCB jest również wystawione wyższe wymagania, wzrasta również zapotrzebowanie na wielowarstwowe płyty obwodnicze.



2, wybór wielowarstwowej linii układania płyt PCB jest wygodny, długość linii układania jest znacznie skrócona, linia układania między komponentami elektronicznymi jest zmniejszona,ale także poprawić prędkość transmisji sygnału danych.
