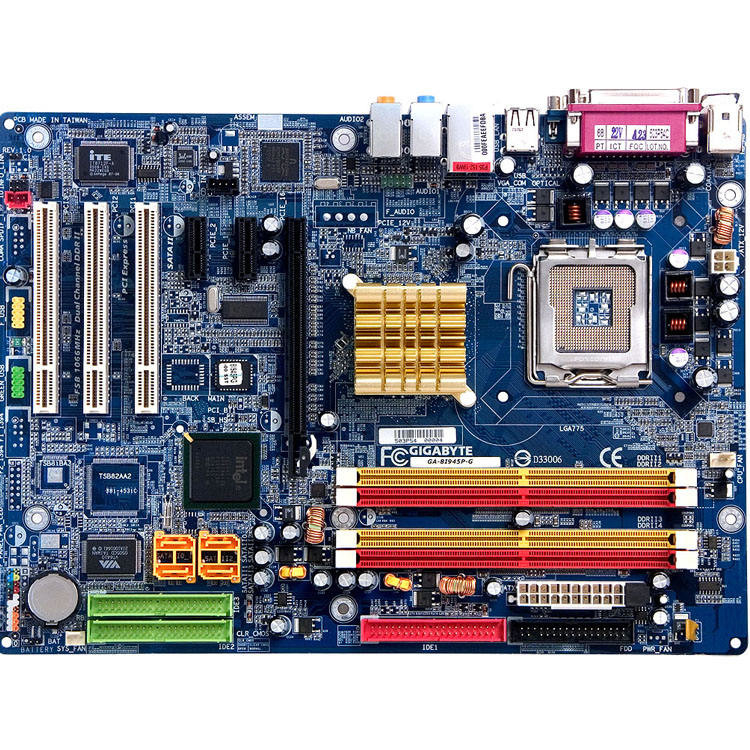

OEM Electronic Circuit Board Prototype PCB Assembly PCBA Board Manufacturer

OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA

  • Podkreślić

    Produkcja prototypowych płyt obwodowych

    ,

    Produkcja płyt o wysokiej wydajności

    ,

    Produkcja prototypów PCB o wysokiej wydajności

  • Nazwa produktu
    OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA
  • Rodzaj
    PCBA
  • Materiał podstawowy
    FR-4 itp., Alu, High TG, FR-4/ceramika/cem-3/FR-1
  • min. Odstępy między wierszami
    4 mil, 0,003", 0,1 mm4 mil), 0,1 mm, 4/4 mil (0,1/0,1 mm)
  • Min. min. line width szerokość linii
    4 mil, 0,1 mm, 0,1 mm/4 mil, 0,075 mm/0,075 mm (3 mil/3 mil), 3 mil
  • Proces
    Cięcie laserowe Gięcie Tłoczenie Spawanie Toczenie Część
  • Wykończenie powierzchni
    HASL, OSP, HASL bez ołowiu, ENIG, złoto immersyjne
  • Usługa testowania
    Prześwietlenie AOI, 100% test funkcjonalny
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    XHT
  • Orzecznictwo
    ISO、IATF16949、RoSH
  • Numer modelu
    Zespół prototypowej płytki PCB XHT-10
  • Minimalne zamówienie
    Brak minimalnego zamówienia
  • Szczegóły pakowania
    Karton z piankową torbą
  • Czas dostawy
    5-8 dni roboczych
  • Zasady płatności
    T/T, Western Union, MoneyGram
  • Możliwość Supply
    600000+ szt./usta

OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA

OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA





Wprowadzenie naszego PCB



Rodzaje i zastosowania PCB
(A) Czteroskalowa płytka
Materiał podłoża to głównie tkanina z włókna szklanego epoksydowego. Główne zastosowania to komputery osobiste, sprzęt elektroniczny medyczny, instrumenty pomiarowe, maszyny do badania półprzewodników,maszyny sterowania numerycznego, elektroniczne przełączniki, maszyny komunikacyjne, płyty pamięci, karty IC itp.
(B) 6-8 warstw tablicy
Materiał podłoża to nadal głównie tkanina z włókien szklanego z żywicy epoksydowej.maszyny i urządzenia do pracy w inżynierii.
C) 10 warstw lub więcej
Materiał składa się głównie ze szklanej żywicy benzenowej lub żywicy epoksydowej, która jest wykorzystywana jako materiał wielowarstwowego podłoża prototypu PCB.i jest używany w dużych komputerach przemysłowych, komputery dużych prędkości, maszyny obronne, maszyny komunikacyjne itp.



Usługa prototypu PCB Zdolności i specyfikacja techniczna



- Nie, nie. Pozycje Zdolności
1 Warstwy 2-68L
2 Maksymalny rozmiar obróbki 600 mm*1200 mm
3 Grubość deski 00,2-6,5 mm.
4 Gęstość miedzi 0.5oz-28oz
5 Min ślad/przestrzeń 20,0 mil/2,0 mil
6 Minimalna gotowa przysłona 0. 10 mm
7 Maksymalna grubość w stosunku do średnicy 15:1
8 Za pośrednictwem leczenia Przez, ślepy i pogrzebany przez, przez w podkładce, miedź w przez...
9 Wykończenie powierzchniowe/leczenie powierzchni HASL/HASL wolne od ołowiu, cyna chemiczna, złoto chemiczne, złoto zanurzające
10 Materiał podstawowy FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
Laminat Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco z materiałem FR-4 ((w tym częściowe laminowanie hybrydowe Ro4350B z FR-4)
11 Kolor maski lutowej Zielony, Czarny, Czerwony, Żółty, Biały, Niebieski, Fioletowy, Maty Zielony, Maty Czarny.
12 Usługa badawcza AOI, promieniowanie rentgenowskie, sonda lotnicza, badanie funkcjonalności, pierwszy tester artykułu
13 Profilizowanie Perforacja Routing, V-CUT, Beveling
14 Łuk i skręcenie ≤ 0,5%
15 Typ HDI 1+n+1,2+n+2,3+n+3
16 Min otwór mechaniczny 00,1 mm
17 Min. otwór lasera 0.075 mm



Zdolności PCBA

PCBA pod klucz PCB+spożyczalnia komponentów+montaż+opakowanie
Szczegóły montażu Linie SMT i Through-hole, ISO SMT i DIP
Czas realizacji Prototyp: 15 dni roboczych, zamówienie masowe: 20-25 dni roboczych
Badania na produktach Badanie zestawu/formy, Inspekcja rentgenowska, badanie AOI, badanie funkcjonalne
Ilość Min. ilość: 1 sztuk. Prototyp, mały zamówienie, zamówienie masowe, wszystko OK
Potrzebne pliki PCB: pliki Gerbera ((CAM, PCB, PCBDOC)
Składniki: rachunek materiałów (lista BOM)
Zgromadzenie: plik Pick-N-Place
Rozmiar płyty PCB Min rozmiar: 0,25 * 0,25 cala ((6 * 6mm)
Maksymalny rozmiar: 1200*600 mm
Szczegóły składników pasywny do 0201
BGA i VFBGA
Bezłowiowe nośniki chipów/CSP
Dwustronne zespoły SMT
/Fine Pitch do 0,8 mil /
Naprawa i odnowa BGA
Usunięcie i wymiana części
Zestaw składników Taśmy, rurki, rolki, części luźne
Proces montażu PCB+ Wiertarka -- -- Ekspozycja -- -- Płaty -- -- Przymocowanie i odciąganie -- -- Perforacja -- -- Badanie elektryczne -- -- SMT --
Lutowanie ---- Zgromadzenie ---- ICT ---- Badanie funkcji ---- Badanie temperatury i wilgotności





Co XHT zapewnia?

1Cały proces jest wyposażony w profesjonalny zespół, który będzie Ci służył.
2Bezpłatny serwis projektowania, według twojego gerbera i impedancji, dopóki nie będziesz zadowolony.
3Elastyczne metody płatności i negocjowalne warunki płatności
4Usługa pod klucz od produkcji PCB, montażu, zakupu BOM do dostawy.



Przemysł elektroniki użytkowej

Płyty drukowane są mostami, które przewożą elementy elektroniczne i łączą obwody.kontrola przemysłowa, sprzętu medycznego, obrony narodowej i lotnictwa. brakujące elementy elektroniczne.

W obecnym środowisku przyspieszonego rozwoju technologii chmurowej, budowy sieci 5G, dużych danych, sztucznej inteligencji, gospodarki współdzielenia, przemysłu 4.0, a Internet rzeczy, przemysł PCB, jako "matka produktów elektronicznych", stanie się ogniwem w całym łańcuchu przemysłu elektronicznego.

W ostatnich dziesięcioleciach AR, VR, tablety i urządzenia noszone często stają się gorącymi punktami w przemyśle elektroniki użytkowej,wytwarzanie prototypowych zastosowań PCB szeroko rozpowszechnionych w przemyśle elektroniki użytkowej, z charakterystyką dużego popytu, dużej liczby zamówień i szybkiego wymiany.



OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA





Nasza firma, założona w 2004 roku, stała się zaufanym nazwiskiem w branży EMS, strategicznie zlokalizowana w Huizhou, prowincja Guangdong, w pobliżu tętniącego życiem centrum Shenzhen.

Nasze obiekty o powierzchni 20 000 metrów kwadratowych są wyposażone, aby zaspokoić różnorodne potrzeby klientów w różnych sektorach.Od elektroniki użytkowej po urządzenia medyczne, komponenty samochodowe, sprzęt przemysłowy, systemy energetyczne, nowe rozwiązania energetyczne i urządzenia komunikacyjne.

Nasze kompleksoweUsługi EMS/ODM/OEM, w tym projektowanie systemów elektronicznych, rozwój prototypów, produkcję PCB, montaż i rygorystyczne badania,zapewnić najwyższą jakość, konkurencyjne ceny i punktualną dostawę.


Mamy silny łańcuch dostaw komponentów elektronicznych, możemy zaoferować konkurencyjną cenę dla listy BOM.


Wdrożyliśmy kompletnyMES (Manufacturing Execution System)obejmujące przyjmowanie surowców,SMTmontaż powierzchni,DIPwtyczka i rygorystyczne badania funkcjonalności produktu.

System ten umożliwia monitorowanie w czasie rzeczywistym i śledzenie danych dotyczących wszelkich nieprawidłowych warunków podczas produkcji, zapewniając integralność produktu i pełną identyfikowalność procesu.

Nasza miesięczna zdolność produkcyjna 600 milionów punktów zapewnia najwyższą jakość i terminową dostawę.

Usługa

Specjalizujemy się w dostarczaniu kompleksowych rozwiązań EMS w celu zaspokojenia unikalnych potrzeb naszych klientów.



Oto kilka usług, które oferujemy:

1- Dostawa komponentów elektronicznych.
2- Produkcja płyt krzemowych.
3Zgromadzenie PCB.
4- Budynek Skrzynki.

Mamy silny łańcuch dostaw komponentów elektronicznych, możemy zaoferować konkurencyjną cenę dla listy BOM.


OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA 0OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA 1

OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA 2

OEM Prototyp płyty obwodów elektronicznych Zgromadzenie PCB Producent płyty PCBA 3







Częste pytania





P: Co jest potrzebne do cytowania PCB i PCBA?
XHT: W przypadku płyt PCB: plik Gerber i wymagania techniczne ((materiał, rozmiar, wykończenie powierzchni, grubość miedzi, grubość płyty) oraz ilość, której potrzebujesz.
W przypadku PCBA: powyższe pliki, BOM, plik "Pick and place".
P: Jaką usługę macie?
XHT: Zapewniamy rozwiązania typu "turnkey", w tym badania i rozwój, produkcję PCB, SMT, końcowe montaż, testowanie i inne usługi zwiększające wartość.
P: Czy możemy sprawdzić jakość podczas produkcji?
XHT: Tak, jesteśmy otwarci i przejrzyści w każdym procesie produkcyjnym, nie mamy nic do ukrycia.
P. Koszty wysyłki?
XHT: Koszty wysyłki zależą od miejsca docelowego, wagi, wielkości opakowania towarów.
P: Jaka jest różnica między płytą HDI a płytą obwodową ogólną?
XHT: Większość HDI używa lasera do tworzenia otworów, podczas gdy ogólne płyty obwodowe używają tylko wiercenia mechanicznego, a płyty HDI są wytwarzane metodą build-up (Build Up), więc dodano więcej warstw,podczas gdy płyty obwodów ogólnych są dodawane tylko raz.
P. Jakie formaty plików akceptujesz do produkcji?
XHT: plik Gerbera: CAM350 RS274X
Akta PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
