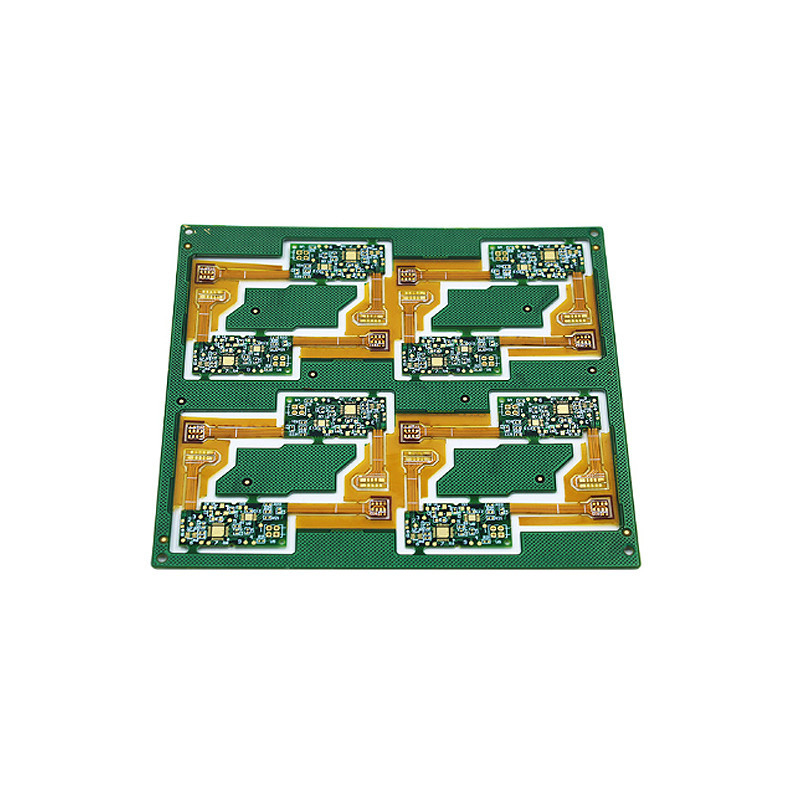

Szybki obrót Wytwarzanie płytek drukowanych

Szybki obrót Wytwarzanie płytek drukowanych

Witamy w XHT Technology Co., Ltd.

Możemy zapewnić usługi typu one-stop:

Płyty PCB+Zgromadzenie
E-test.
Zakupy komponentów elektronicznych.
Zgromadzenie PCB: dostępne na SMT, BGA, DIP.
Badanie funkcji PCBA.
Zgromadzenie obudowy.

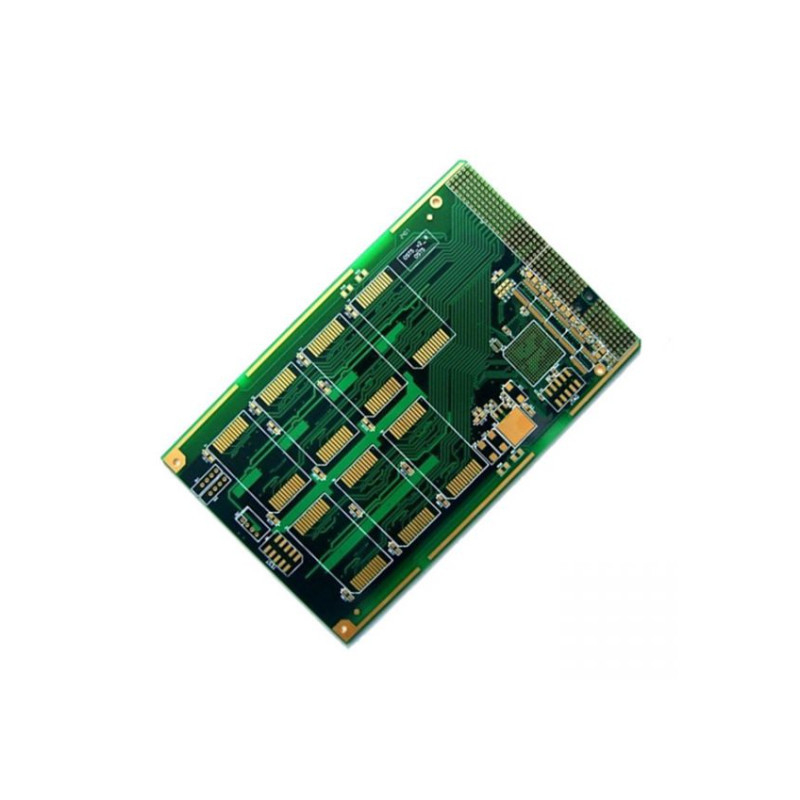

Wprowadzenie HDI PCB

HDI (High Density Interconnect): Technologia połączeń między sieciami o wysokiej gęstości, głównie z wykorzystaniem mikro-ślepych / zakopanych przewodów (ślepych / zakopanych przewodów),technologia, która zwiększa gęstość dystrybucji obwodu płyt PCBZaletą jest, że może znacznie zwiększyć powierzchnię użytkową płyty obwodowej PCB, co czyni produkt możliwie miniaturyzowanym.nie można użyć tradycyjnych metod wiercenia do wiercenia przez otwory, a niektóre z otworów drogowych muszą być wierzone laserem w celu utworzenia ślepych otworów lub współpracować z wewnętrzną warstwą zakopanych przewodów, aby połączyć się ze sobą.

Ogólnie rzecz biorąc, płyty HDI wykorzystują metodę budowy (Build Up), najpierw robią lub naciskają warstwy wewnętrzne, kończą się wiercenie laserowe i galwanizacja warstwy zewnętrznej,a następnie warstwę zewnętrzną pokrywa się warstwą izolacyjną (prepreg).) i folii miedzianej, a następnie powtórzyć wykonanie obwodu zewnętrznej warstwy lub kontynuować wiertarkę laserową i układać warstwy jedno po drugim.

Ogólnie rzecz biorąc, średnica otworu wiertniczego laserowego ma być 3 ~ 4 mil (około 0,076 ~ 0,1 mm), a grubość izolacji między każdą warstwą wiertniczą laserową wynosi około 3 mil.W związku z użyciem wiertni laserowej wiele razy, kluczem do jakości płyty HDI jest wzór otworu po wiertaniu laserowym i czy otwór może być równomiernie wypełniony po kolejnym galwanizowaniu i wypełnianiu.

Zalety PCB HDI
1. Może zmniejszyć koszt PCB. Gdy gęstość PCB wzrośnie powyżej ośmiu warstw, jest produkowana przez HDI i jej koszt będzie niższy niż w tradycyjnym procesie tłoczenia złożonego.
2Zwiększenie gęstości obwodu, połączenie tradycyjnych płyt obwodowych i części
3. Promowanie zastosowania zaawansowanych technik budowlanych
4. Ma lepszą wydajność elektryczną i dokładność sygnału
5Lepsza niezawodność
6, może poprawić wydajność termiczną
7. Może poprawić RFI/EMI/ESD (RFI/EMI/ESD)
8. Poprawa efektywności projektowania
Płyty HDI są szeroko stosowane w telefonach komórkowych, aparatach fotograficznych cyfrowych, MP3, MP4, notebookach, elektronikach motoryzacyjnych i innych produktach cyfrowych, wśród których najczęściej stosowane są telefony komórkowe.Płyty HDI są zazwyczaj wytwarzane przy użyciu metody budowy. Im dłuższy czas osadzania, tym wyższa jakość techniczna deski. Zwykłe deski HDI są w zasadzie jednorazowe.zaawansowane technologie PCB, takie jak dziury ułożoneNajnowocześniejsze płyty HDI są wykorzystywane głównie w telefonach komórkowych 3G, zaawansowanych aparatach cyfrowych, płytkach nośnych IC itp.

Pojemności PCB i specyfikacja techniczna

Zaawansowane urządzenia do produkcji PCB i montażu PCB

XHT importowało zaawansowane maszyny z USA, Japonii, Niemiec i Izraela, aby poprawić nasze możliwości produkcyjne i techniczne.zakopane i ślepe poprzez specjalną kontrolowaną impedancjęPosiadamy bardzo rozwinięty dział badawczo-rozwojowy, który pomógł naszej fabryce z powodzeniem produkować mechaniczne mikro-przewody, impedancję o wysokiej gęstości i HDI.

Częste pytania
