Podkreślić
Elastyczność montażu PCB SMT
,Zestaw SMT PCB na zamówienie
,Elastyczność powierzchniowa PCB
-
Nazwa produktuWykonanie płyt PCB z dostosowanym projektem
-
Wykończenie powierzchniHASL-LF/OSP/ENIG itp
-
Maska lutowniczaZielony, biały Czarny Zielony Niebieski Czerwony, zielony lub inny kolor, jak chcesz, zielony/niebie
-
świadectwoISO9001/Iso14001/CE/ROHS
-
Usługa testowania100% test elektryczny, sonda muchowa, testowanie funkcji, 100% test elektryczny, testowanie latające
-
Rodzaj usługNiestandardowa usługa elektroniki PCB
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaXHT
-
OrzecznictwoISO、IATF16949、RoSH、CE
-
Numer modeluPłyta FR4 PCB-20
-
Minimalne zamówienieBrak minimalnego zamówienia
-
Szczegóły pakowaniaKarton z piankową torbą
-
Czas dostawy5-8 dni roboczych
-
Zasady płatnościT/T, Western Union, MoneyGram
-
Możliwość Supply600000+ szt./usta

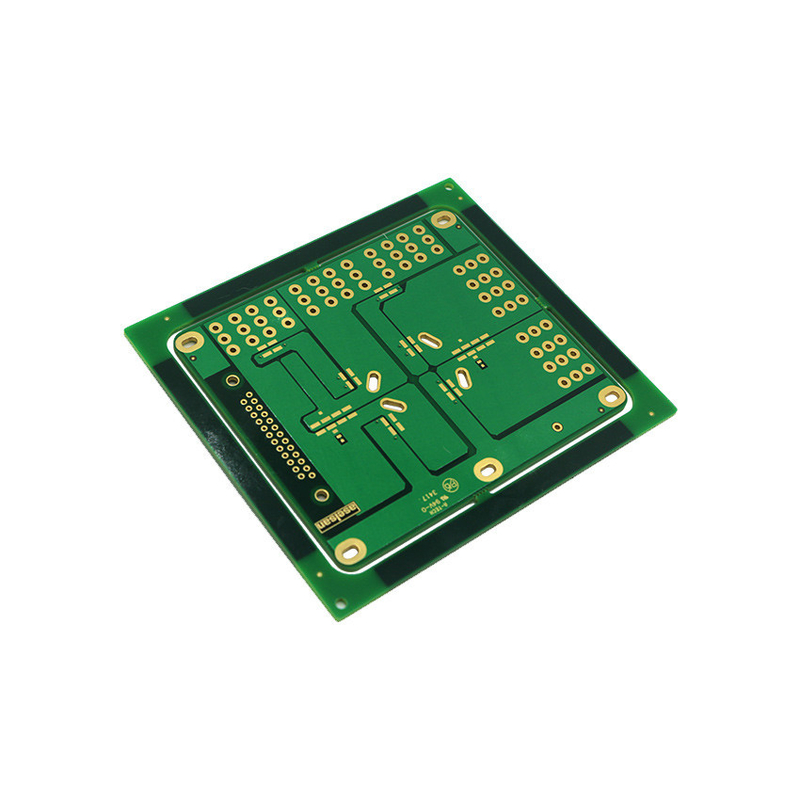

Wykonanie płyt PCB z dostosowanym projektem
Wykonanie płyt PCB z dostosowanym projektem
Metoda kontroli PCB
Metody kontroli PCB obejmują kontrolę optyczną wyglądu i badanie ścieżki elektrycznej
AOI (autooptyczna kontrola):
To automatyczny system rozpoznawania optycznego.zastosowanie instrumentów identyfikacji optycznej w celu zastąpienia ręcznej kontroli wizualnej (inspekcji wizualnej) jest już bardzo podstawowym procesem. Zasada AOI polega na przechowywaniu w urządzeniu standardowego pliku obrazu, wykorzystaniu pliku obrazu do dokonania porównania optycznego z obiektem mierzonym,i automatycznie określić, czy błąd obiektu mierzonego przekracza standardPonieważ obwody na płytkach obwodów stają się coraz bardziej delikatne, przekroczyły już granicę, którą może znaleźć ludzkie oko.urządzenia AOI PCB HDI są głównie wykorzystywane do sprawdzania i porównywania warstw obwodów, a następnie porównać, czy występuje zbyt duża lub zbyt mała grafika lub uszkodzenia, takie jak kolizje. .
Zastosowanie przemysłowe
Wykorzystanie PCB HDI w przemyśle o dużej mocy jest powszechne.Te elementy elektroniczne kontrolują mechanizmy stosowane w fabrykach i zakładach produkcyjnych i muszą wytrzymać trudne warunki występujące zwykle w instalacjach przemysłowychMoże to obejmować wszystko, w tym surowe substancje chemiczne, wibrujące maszyny i surowe obsługiwanie.
W tak szybko zmieniającym się środowisku standardy przemysłowe są równie rygorystyczne.Ten HDI PCB jest przydatny w zastosowaniach przemysłowych o wysokim prądzie i ładowarkach baterii.
1Sprzęt przemysłowy: Wiele wiertarek i pras stosowanych w produkcji działa przy użyciu elektroniki sterowanej przez PCB HDI.
2Sprzęt pomiarowy: Sprzęt stosowany do pomiaru i kontroli ciśnienia, temperatury i innych zmiennych w procesach produkcyjnych.
3Sprzęt energetyczny: Inwerter prądu stałego i bieżącego, sprzęt kogeneracji słonecznej i inny sprzęt sterujący.
Pojemności PCB i specyfikacja techniczna
| - Nie, nie.1 | Pozycje | Zdolności |
| 1 | Warstwy | 2-68L |
| 2 | Maksymalny rozmiar obróbki | 600 mm*1200 mm |
| 3 | Grubość deski | 00,2-6,5 mm. |
| 4 | Gęstość miedzi | 0.5oz-28oz |
| 5 | Min ślad/przestrzeń | 20,0 mil/2,0 mil |
| 6 | Minimalna gotowa przysłona | 0. 10 mm |
| 7 | Maksymalna grubość w stosunku do średnicy | 15:1 |
| 8 | Za pośrednictwem leczenia | Przez, ślepy i pogrzebany przez, przez w podkładce, miedź w przez... |
| 9 | Wykończenie powierzchniowe/leczenie powierzchni | HASL/HASL wolne od ołowiu, cyna chemiczna, złoto chemiczne, złoto zanurzające |
| 10 | Materiał podstawowy | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Laminat Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco z materiałem FR-4 ((w tym częściowe laminowanie hybrydowe Ro4350B z FR-4) |
| 11 | Kolor maski lutowej | Zielony, Czarny, Czerwony, Żółty, Biały, Niebieski, Fioletowy, Maty Zielony, Maty Czarny |
| 12 | Usługa badawcza | AOI, promieniowanie rentgenowskie, sonda lotnicza, badanie funkcjonalności, pierwszy tester artykułu |
| 13 | Profilizowanie Perforacja | Routing, V-CUT, Beveling |
| 14 | Łuk i skręcenie | ≤ 0,5% |
| 15 | Typ HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Min otwór mechaniczny | 00,1 mm |
| 17 | Min. otwór lasera | 0.075 mm |
Witamy w XHT Technology Co., Ltd.
Możemy zapewnić usługi typu one-stop:
Płyty PCB+Zgromadzenie
E-test.
Zakupy komponentów elektronicznych.
Zgromadzenie PCB: dostępne na SMT, BGA, DIP.
Badanie funkcji PCBA.
Zgromadzenie obudowy.
Częste pytania
| P: Jaka jest wasza polityka kontroli? Jak kontrolujecie jakość? XHT: W celu zapewnienia jakości produktów PCB zazwyczaj stosuje się inspekcję sondy latającej; urządzenia elektryczne, automatyczna kontrola optyczna (AOI), kontrola rentgenowska części BGA,Pierwsza inspekcja artykułu (FAI) itp.. |
| P: W przypadku drukowania płyt obwodowych wymagany jest proces bez ołowiu. XHT: proces bez ołowiu podczas druku jest wyższy niż wymagania dotyczące odporności na temperaturę ogólnego procesu, a wymagania dotyczące odporności na temperaturę muszą być wyższe niż 260 °C.zaleca się stosowanie podłoża powyżej TG150 przy wyborze materiału podłoża. |
| K: Popularny obszar? XHT: półprzewodniki, inteligentny dom, produkty medyczne, inteligentne urządzenia do noszenia, kontrola przemysłowa, IoT itp. |
| P: Z którymi firmami ekspresowymi współpracujesz? XHT: Współpracujemy z firmami ekspresowymi, w tym DHL, FedEX, UPS, TNT i EMS. |
| P: Jaka jest różnica między płytą HDI a płytą obwodową ogólną? XHT: Większość HDI używa lasera do tworzenia otworów, podczas gdy ogólne płyty obwodowe używają tylko wiercenia mechanicznego, a płyty HDI są wytwarzane metodą build-up (Build Up), więc dodano więcej warstw,podczas gdy płyty obwodów ogólnych są dodawane tylko raz. |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
