Produkcja płyt elektronicznych PCBA

Produkty - Wytwarzanie elastycznych płyt PCB

Podkreślić

Usługa elektroniczna PCB PCB sztywne
,
OEM PCBA PCB sztywne i elastyczne
,
Kompletny PCBA PCBA Rigid Flex

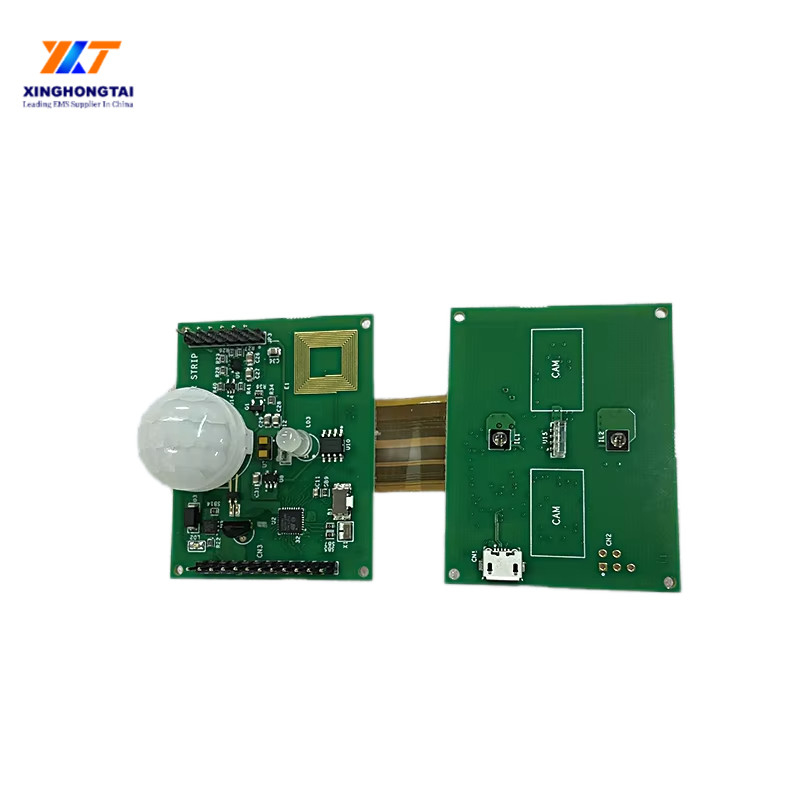

Nazwa produktu

Sztywna elastyczna płytka drukowana
Materiał podstawowy

FR4/ROGERS/Aluminium/Wysoka TG
Grubość deski

0,23 mm
Grubość miedzi

1 uncja
min. Rozmiar dziury

0.015 mm
Zastosowanie

Urządzenie elektroniczne
świadectwo

Test funkcji rentgenowskiej AOI
Kolor maski lutowniczej

Niebieski.zielony.czerwony.czarny.biały.etc
Miejsce pochodzenia

Chiny
Nazwa handlowa

XHT
Orzecznictwo

CE,RoHs,UL,FCC,ISO
Numer modelu

XHTFL01
Minimum Order Quantity

0
Cena

USD0.1-100/PCS
Szczegóły pakowania

zielone opakowanie energetyczne brązowe, ekologiczne opakowanie
Czas dostawy

5-8 dni roboczych
Zasady płatności

L/C, T/T
Możliwość Supply

5000

Produkcja płyt elektronicznych PCBA

Name: Produkcja płyt elektronicznych PCBA
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: XHTFL01
Price: 49.10 USD
Availability: InStock

button button

Uzyskaj cenę Skontaktuj się teraz

XHT Jednostopowy PCB PCBACelem produkcji jest zapewnienie klientom wygody, wydajności i zintegrowanego podejścia do zakończenia całego procesu produkcji PCB i PCBA z jednym dostawcą.Pomaga to obniżyć koszty komunikacji i koordynacji oraz zwiększyć efektywność realizacji projektuWybierając XHT One-stop PCB PCBA Manufacturing, klienci mogą skupić się na rozwoju produktu i wprowadzeniu na rynek, zapewniając jednocześnie płynny proces produkcyjny i uzyskiwanie wysokiej jakości, niezawodnych,i opłacalne produkty PCBA.

Kim jesteśmy

XHT jest dostawcą rozwiązań All-in-One do produkcji wysokiej niezawodności, wielowarstwowych, złożonych płyt.i NPI (Wprowadzenie nowego produktu)Połączenie naszego doświadczenia od 2004 r. w dostarczaniu PCB i PCBA stanowi solidną podstawę dla rozwiązań miniaturyzacyjnych, które obejmują podłoże organiczne i zaawansowane opakowania.

Co robimy

Nasz bardzo doświadczony zespół, najnowocześniejsze technologie i zaawansowane procesy pozwalają nam dostarczać innowacyjne i kompletne rozwiązania.Wszystko to przy jednoczesnym zapewnieniu opłacalności globalnego łańcucha dostaw sieciDziałamy z nastawieniem "możemy" i z heterogenicznym podejściem inżynieryjnym, co powoduje, że producenci nie muszą polegać na współpracy z wieloma dostawcami.Nasze wspólne zasady projektowania na etapach projektowania i produkcji minimalizują konieczność kompromisu w przypadku produktów gotowych, pozwalając nam na opracowanie innowacyjnych.

W terminie dostawy

Spełnienie wszystkich wymogów zamówienia od prototypów do ilości

Zawsze na czas.

Zapewnienie jakości

Zgodność ze standardami ISO, IATF, UL, SPI online, AOI, sprzęt do kontroli rentgenowskiej, 99,5% przejścia w dostawie produktu.

Zawodowy zespół

Jesteśmy nie tylko doświadczeni, ale również wysoko wykwalifikowani.

Szybkie działanie

Odpowiemy na Państwa zapytania i udostępnimy cenę w ciągu 12 godzin.

Zdolności produkcyjne FPC
Pozycja	Zawartość	Regularna zdolność	Specjalny
1	Warstwa	1-6L	Powyżej 8 l
2	Max.Array Size	500*600 mm	250*1500 mm
3	Wielkość tablicy	1-*1 mm
4	Maksymalna grubość deski	0.23mm	00,4 mm
5	Min. grubość tablicy	0.075 mm	00,065 mm
6	(0,075 mm≤T Tolerancja±0,03 mm	V	575
7	(0,035 mm≤T Tolerancja±0,05 mm	°C	130
8	(0,6 mm≤T Tolerancja±0,1 mm	% ((50-260°C)	0.5
9	Maksymalna średnica wiertarki	6.5 mm
10	Min Prężnica wiertarki	0.20mm	0.15 mm
11	Tolerancja trasy	±0,2 mm	± 0,15 mm
12	Miedź o bazie min	1/3 OZ	1/4 oz
13	Maksymalna baza miedziana	2 OZ	4 OZ
14	Min. grubość pokrywy	1ml ((PI0,5ml Klej 0,5ml)
15	Maksymalna grubość pokrywy	2ml ((PI1ml Klej 1ml)
16	Tolerancja średnicy otworów (PTH)	± 0,05 mm
17	Tolerancja średnicy otworów (NPTH)	±0,025 mm
18	Odchylenie pozycji otworu (od otworu do otworu w porównaniu z danymi CAD)	± 0,05 mm
19	Odchylenie położenia otworu ((folia miedziana do otworu w porównaniu z danymi CAD)	± 0,07 mm
20	Gęstość ściany miedzi PTH	12-18um
21	Minimalna szerokość śladu/przestrzeń	1/3OZ Cu 1L 50/60um 1/2OZ 2L 70/80um 1OZ Cu 1L 70/80um 1OZ Cu 2L 80/90um
22	Min odległość folii miedzianej do krawędzi	± 0,10 mm	± 0,07 mm
23	Tolerancja odchylenia charakteru jedwabiu	± 0,3 mm	±0,2 mm
24	Tolerancja przesunięcia druku z maski lutowej	Odczuwalność zdjęciowa:±0,1 mm(±4 mil) Podkład drukowany:±0,3 mm(±8 mil)	± 0,075 mm ± 0,2 mm
25	Gęstość maski lutowej	Zdjęcie wrażliwe:0.007-0.02mm(0.3-0.8mil) Tłumaczenie:0.01-0.025mm(0.4-1mil)
26	Dokładność wyrównania folii ochronnej (tolerancja przesunięcia stawu)	± 0,15 mm	± 0,10 mm
27	Min. ilość rozlewanego kleju z laminacji folii ochronnej	0.5ml Klej ≤0,1mm ((4mil) 1mil Klej ≤0,15mm ((6mil)
28	Gęstość cyny (max), (min) / Tolerancja	(0,2 mil) - ((2,0 mil) ±0,30 mm
29	Złote pokrycie, grubość Ni ((Złoty palec lub inne części)	1-6 cm	Min 30 u cm Max 280 u cm
30	Złote pokrycie, grubość Au ((Złoty palec lub inne części)	1 - 6 cm	1-10 cm
31	Gęstość ENIG Ni/Au ((Złoty palec lub inne części)	Ni:30-150 cm Au:±1 cm	4 u cali
32	(OSP)	0.2-0.8um
33	Ściśnięcie dziury/tolerancja	Min:00,5 mm/±0,05 mm	+0,06/-0 mm
34	Tolerancja dostosowania ręcznego sterowania połączeniem	± 0,30 mm	± 0.2
35	Tolerancja dostosowania wspólnego działania urządzenia	± 0,15 mm

Kontrola jakości badań
Pozycja	Zawartość badań	Warunki
1	Napięcie badania E	250±25V
2	Impedancja zwarcia	≥ 100Ω
3	Impedancja otwartego obwodu	≥ 100Ω
4	Badanie spawalności	245±5°C,5 Sek
5	Badanie naprężenia cieplnego	288±5°C, 10sek
6	Odporność termiczna	94V-0
7	Min tolerancja dla kontroli impedancji	± 10%

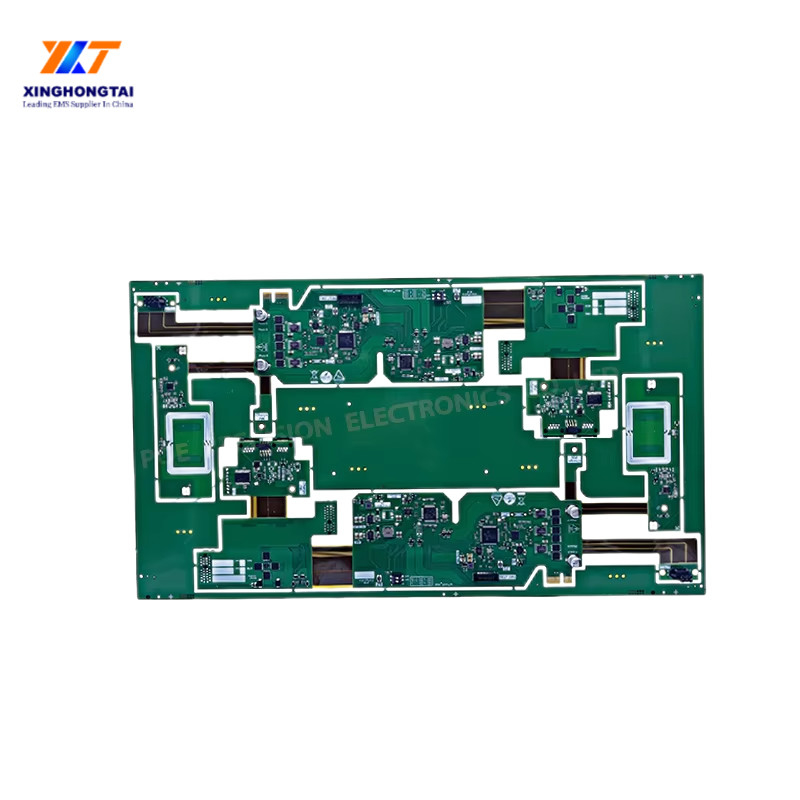

Produkcja płyt elektronicznych PCBA 0

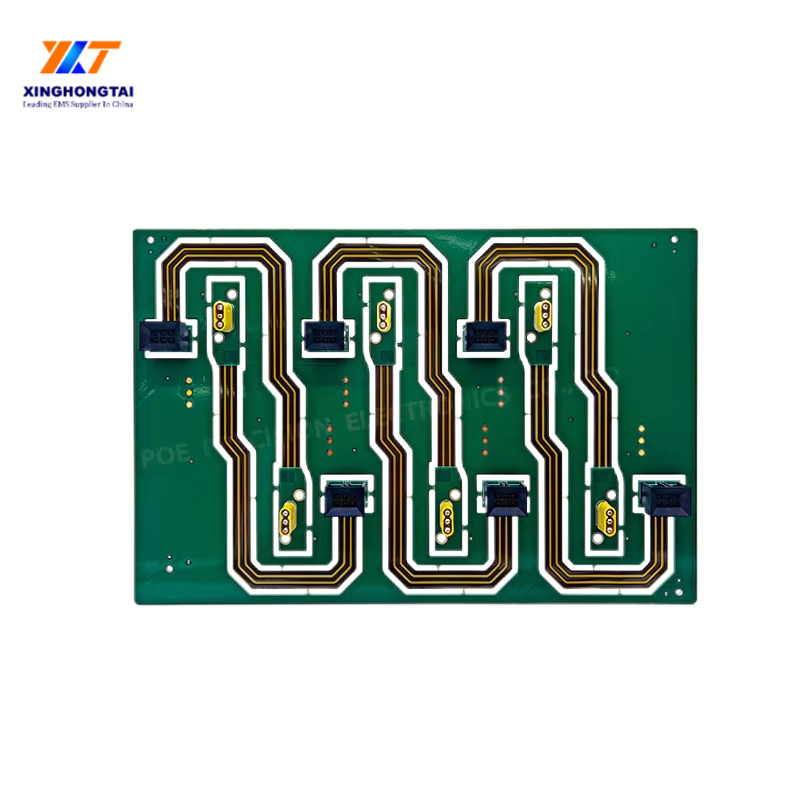

Produkcja płyt elektronicznych PCBA 1

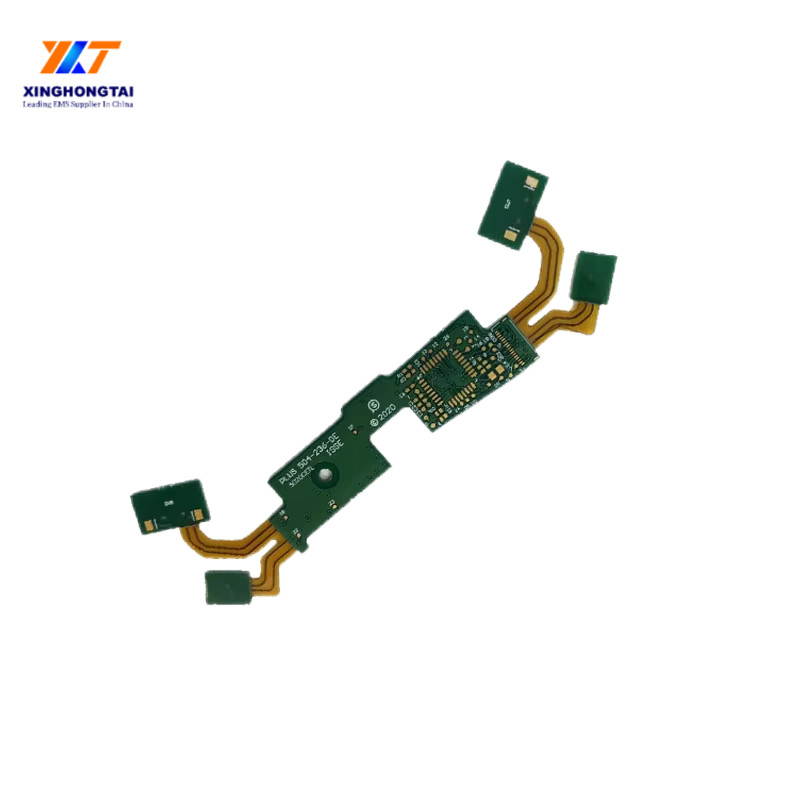

Produkcja płyt elektronicznych PCBA 2

Najważniejsze elementy montażu płytek drukowanych

Zdolności ogólne	Technologia montażu powierzchniowego
	Włócznik przez dziurę
	Array siatki kulkowej
	Funkcjonalne, latające sondy, skanowanie graniczne i badania w obwodzie
	Wypalenie
	Powierzchnia
	Kapsuła RTV
	Elastyczne obwody
Wyposażenie	Automatyczne drukowanie ekranowe
	AOI ️ Zautomatyzowana kontrola optyczna
	Konwekcyjny piec z powrotem
	Produkty ogólne Formowanie ołowiu
	Sprzęt Juki Pick and Place
	Lutowanie na falach (RoHS i ołów)
	Pralniki linijne i seryjne
	Badanie zanieczyszczenia jonowego
	3D rentgen
	RoHS XRF analizator
	Stacje lutownicze metalowe
	Agilent 3070 ICT
	Akulogiczna sonda lotnicza
	Komora środowiskowa termotrona
	Komory suszarkowe
	Piece do wysyłki
	Zautomatyzowane obsługiwanie zarządu
	Sprzęt do usuwania paneli
Zgromadzenie płytek drukowanych	Array siatki kulkowej
	Czyste i nieczyste systemy strumieniowe
	Sztywne, elastyczne i sztywne / elastyczne
	Jednostronny i podwójny
	Uwaga:
	Wielkość opakowania
	FBGA
	LGA
	Numer QFN
	Izolowane rdzeń metalowy
	Technologia mieszana (SMT i Through Hole)
	RoHS i proces ołowiany
Metody montażu	Automatyczne montaż
	Wprowadzenie dłoni
	Lutowanie ręczne
	Odpływ
	Lutowanie falami
Dodatkowe usługi	Powierzchnia
Dodatkowe usługi	Naprawa i modernizacja
Długość	Min 2 ¢
Długość	Maksymalnie 18"
Szerokość	Min 2 ¢
Szerokość	Maksymalnie 18"
Gęstość	Min. 031 ¢
Gęstość	Maks..125"
Czas realizacji (produkcja)	Standardowe 2 tygodnie
Wielkość produkcji	Prototyp o niskiej do dużej objętości

Opakowanie produktu:

Produkt EMS PCB Assembly będzie bezpiecznie pakowany w antystatyczne worki i umieszczony w solidnym pudełku z kartonu z osłonami z pianki.

Wysyłka:

Oferujemy wysyłkę na całym świecie dla produktu EMS PCB Assembly.Klienci mogą wybrać preferowaną metodę wysyłki podczas procesu płatności.

Wszystkie przesyłki będą śledzone, a klienci otrzymają numer śledzenia po wysłaniu produktu.Opłaty za wysyłkę będą obliczane przy odprawie na podstawie miejsca docelowego i wybranej metody wysyłki.

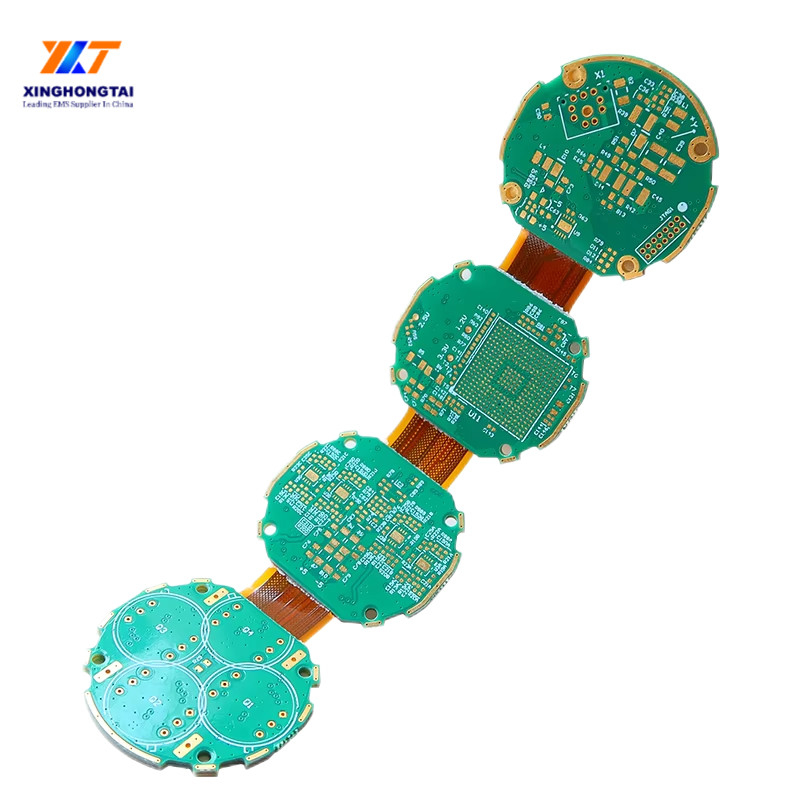

Produkcja płyt elektronicznych PCBA 3

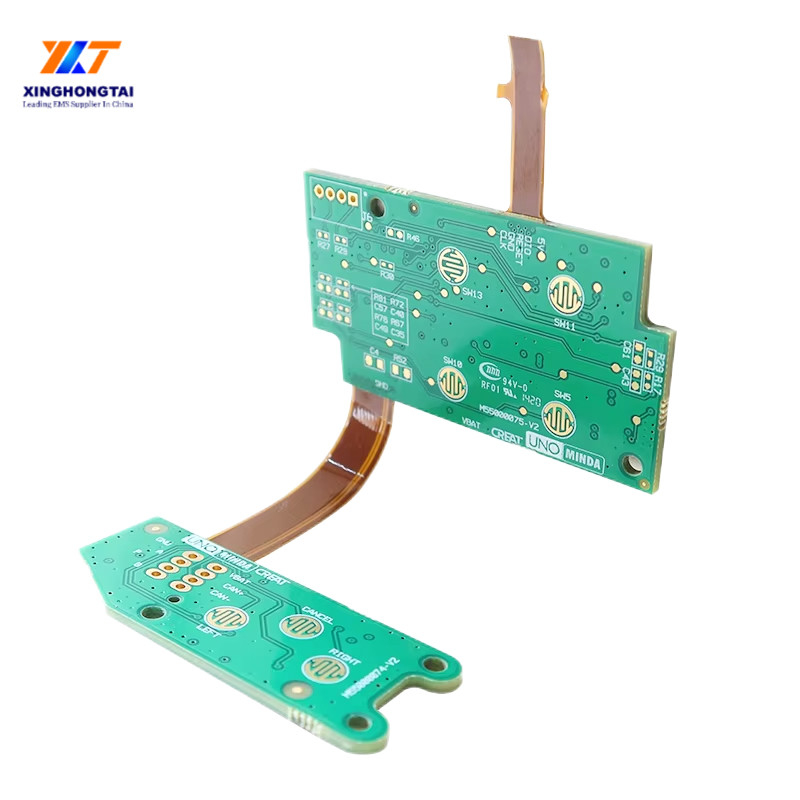

Produkcja płyt elektronicznych PCBA 4

Częste pytania:

P1: Jaką usługę macie?
XHT: Dostarczamy rozwiązania pod klucz, w tym projektowanie PCB, rozwój oprogramowania, montaż PCB, projektowanie obudowy, tworzenie formy, wtrysk plastiku, montaż produktów końcowych i testowanie funkcji.
P2: Jakie są główne produkty usług w zakresie PCB/PCBA?
XHT: Nasze usługi PCB/PCBA są przeznaczone głównie dla przemysłu, w tym kontroli przemysłowej, urządzeń domowych, głównych płyt, elektroniki samochodowej, elektroniki konsumenckiej, sprzętu medycznego, sprzętu bankowego,inteligentny dom, itp.
P3: Czy XHT jest firmą produkcyjną lub handlową?
XHT: XHT jest 20-letnim doświadczonym profesjonalnym producentem kontraktowym, który zapewnia kompleksową obsługę montażu PCB i produkcji elektroniki.
Q4: Czy możemy sprawdzić jakość podczas produkcji?
XHT: Tak, jesteśmy otwarci i przejrzyści w każdym procesie produkcyjnym, nie mamy nic do ukrycia.
P5: Jak możemy zapewnić, że nasze informacje nie pozwolą osobie trzeciej zobaczyć naszego projektu?
XHT: Jesteśmy gotowi do podpisania umowy o ochronie danych przez stronę klienta, zgodnie z lokalnym prawem i obiecujemy zachować wysoki poziom poufności danych klientów.
P6: Jakie pliki są wymagane, aby uzyskać ofertę od Ciebie?
XHT: W przypadku projektów PCBA OEM należy podać dane/pliki Gerbera oraz wskazanie powiązanych wymogów technicznych, a także wszelkich szczególnych wymogów, jeśli takie istnieją; w przypadku projektów ODMProszę podać listę funkcji, więc nasz zespół inżynierów może nad tym pracować.
P7: Jaki jest standardowy termin dostawy?
XHT: Warunki dostawy EXW, FCA, FOB, DDU itp. są dostępne na podstawie każdej oferty.
P8: Jak długo trwa oferta PCBA?
XHT: To zależy od złożoności projektu.
P9: Czy macie wymagania dotyczące minimalnej ilości zamówienia (MOQ)?
XHT: Nie, nie mamy wymogów MOQ, możemy wspierać projekty począwszy od prototypów do masowej produkcji.

Poinformuj nas o swoich wymaganiach dotyczących FAQ KLIKUJĄC TUTAJ, abyśmy mogli zapewnić rozwiązanie, które pozwoli zaoszczędzić na budżecie i zaspokoić Twoje potrzeby!
Produkcja płyt elektronicznych PCBA 5

Produkcja płyt elektronicznych PCBA 7

Produkcja płyt elektronicznych PCBA 8
