Komponenty elektroniczne Wysokiej wydajności CPLD ATF2500C-20GM Oprogramowalne urządzenie logiczne

ATF2500C jest PLD o najwyższej gęstości dostępnym w 44-kolistym opakowaniu do montażu powierzchniowego.wyższe wykorzystanie bramy jest łatwo osiągalneATF2500C to wysokowydajne CMOS (elektrycznie wymazywalne) programowalne urządzenie logiczne (PLD), które wykorzystuje sprawdzoną technologię wymazywalności elektrycznej firmy Atmel.Ten PLD jest obecnie dostępny w opakowaniach całkowicie zielonych lub LHF (bez ołowiu i halogenidów).

ATF2500C jest zorganizowany wokół pojedynczej uniwersalnej matrycy.Tak samo jak wyjścia z każdego flip-flop.
W ATF2500C do każdego terminu sumy wprowadzono cztery warunki produktu.każda z trzech warunków sumy makrocells może być połączona w celu uzyskania do 12 warunków produktu na każde warunki sumy bez kary za wydajnośćKażda klapka jest indywidualnie wybieralna jako typ D lub T, zapewniając dalszą kompaktowość logiczną.24 z flip-flopów mogą być pominięte w celu zapewnienia wewnętrznej informacji zwrotnej do układu logicznego.
Warunki produktu zapewniają indywidualne zegary i asynchroniczne resetowanie dla każdego klapsa.Każde wyjście ma swój własny produkt umożliwić terminOsiem synchronicznych ustawionych wstępnie terminów produktu służy lokalnym grupom czterech lub ośmiu klapek.Wszystkie rejestry automatycznie zresetowane po uruchomieniu.

Cechy
• Wysokiej wydajności, wysokiej gęstości, elektrycznie wymazywalne programowalne urządzenie logiczne
• Całkowicie połączony zestaw logiczny z 416 terminami produktu
• Maksymalne opóźnienie 15 ns dla 5V
• 24 Makro-komórki o elastycznym wyjściu
48 klapek. Dwie na makrocell.
¢ 72 Warunki podsumowujące
Wszystkie Flip-Flops, I/O Pins włączają się niezależnie
• Flip-flopy typu D lub T
• Termin produktu lub bezpośredni wpis pin clocking
• Rejestrowane lub połączone informacje zwrotne wewnętrzne
• Kompatybilny z ATV2500B/BQ i ATV2500H
• Zaawansowana technologia wymazania elektrycznego

100% przetestowane

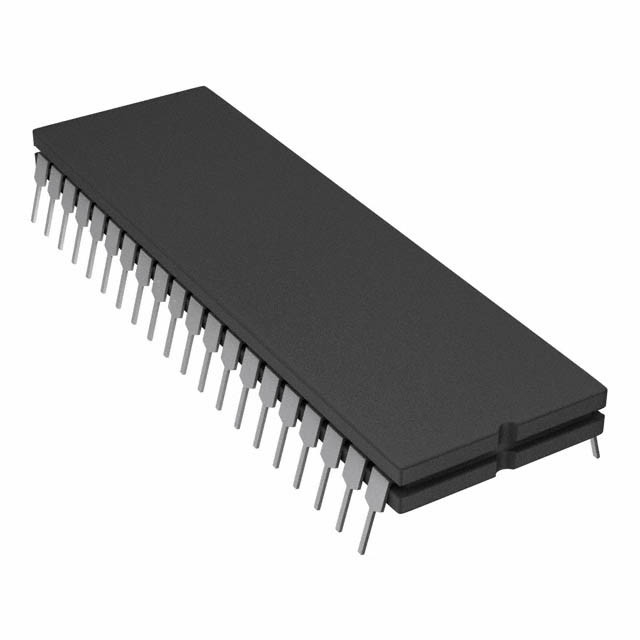

• 44-ołowiane opakowanie do montażu powierzchniowego i 40-pin DIP
• Elastyczna konstrukcja: do 48 zakopanych klapek i 24 wyjściach łączonych jednocześnie
• 8 Synchronicznych Warunków Produktu
• Indywidualne zresetowanie asynchroniczne dla każdej makroceluły
• Kontrola OE na makrocellę
• Funkcjonalność równoważna z ATV2500B/BQ i ATV2500H
• Ochrona ESD 2000V
• Funkcja bezpiecznego bezpiecznika do ochrony kodu
• Wartość temperatury dla przemysłu i wojska
• 10 lat przechowywania danych
• Opcja strzeżącego szpilki
• 200 mA Bezpieczeństwo zamknięcia
• Dostępne opcje zielonych opakowań (bez Pb/halogenów/zgodne z RoHS)

Używanie wielu zaawansowanych funkcji rodziny ATF2500C
ATF2500C zapewnia większą elastyczność i umożliwia włączenie 44 przewodów w porównaniu z innymi PLD.
• Całkowicie połączony tabor logiczny ️ Każdy wpis taboru jest zawsze dostępny dla każdego terminu produktu.
• Wyborne rejestry typu D i T
Wykorzystując konfigurację typu T, JK i SR flip-flops są również łatwo tworzone.
• Pochowane oddziaływanie kombinacyjne Zapewnia to dalszą zdolność rozszerzania logiki bez wykorzystywania cennych zasobów pinów.
• Wybieralne zegarki synchroniczne/asynchroniczne każdy z flip-flopów ATF2500C ma dedykowany termin produktu zegara.Maszyny z zakopanym stanem, liczniki i rejestry mogą współistnieć w jednym urządzeniu, podczas gdy
Indywidualny wybór źródła zegara flip-flop pozwala na mieszanie wyższej wydajności zegara pin i elastycznego zegarowania terminu produktu w ramach jednej konstrukcji.
• Łącznie 48 rejestrów ATF2500C zapewnia dwa przechylacze na makrocellę
• Niezależne szczyty I/O i ścieżki zwrotnych Każdy szczyt I/O na ATF2500C ma dedykowaną ścieżkę wejściową. Każdy z 48 rejestrów ma również własny termin zwrotu do szeregu.w połączeniu z indywidualnymi warunkami produktu dla każdego wyjścia I/O, ułatwiają prawdziwe dwukierunkowe projektowanie I/O.
• Warunki łączenia sumy ️ Każda z trzech warunków sumy makro komórki wyjściowej może być połączona w jeden termin.
• Programowalne obwody pin-keeper
• Wiersz użytkownika (64 bity)

4. Odresetowanie.
Rejestry w ATF2500C są zaprojektowane do resetowania podczas uruchamiania.Stan wyjścia będzie zależał od biegunowości bufora wyjściowego.
Ta cecha jest krytyczna dla stanu, ponieważ charakter resetu i niepewność, w jaki sposób VCC rzeczywiście rośnie w systemie, wymaga następujących warunków:
1Wzrost VCC musi być monotonny.
2. Po zresetowaniu, przed uruchomieniem szpilki zegara lub wysokości warunków, muszą być spełnione wszystkie czasy ustawienia wejścia i zwrotu.
3. Pinien zegarowy i wszelkie sygnały, z których pochodzą terminy zegarowe, muszą pozostać stabilne podczas tPR.
