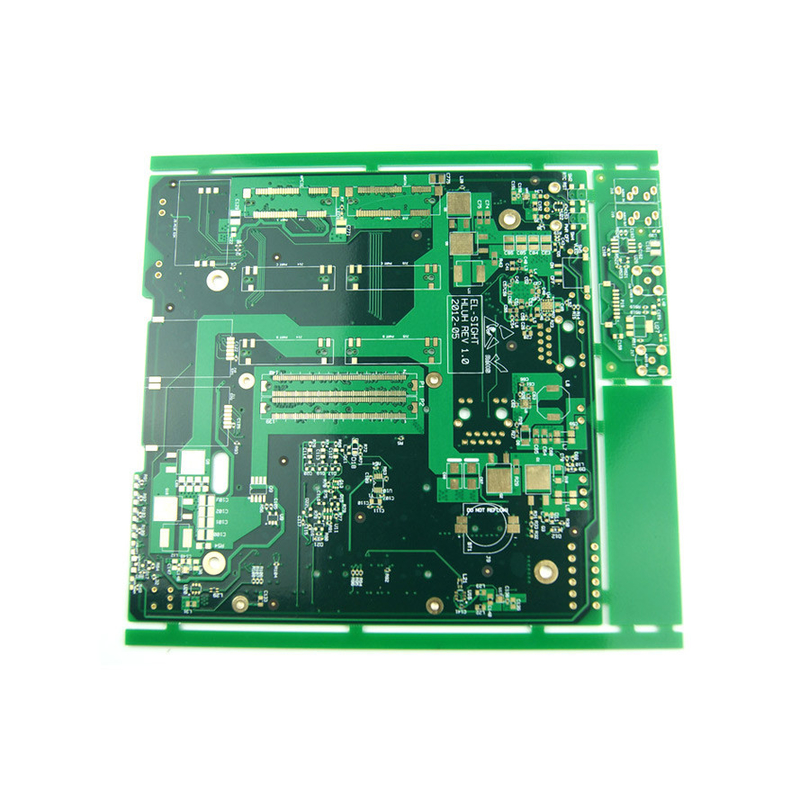

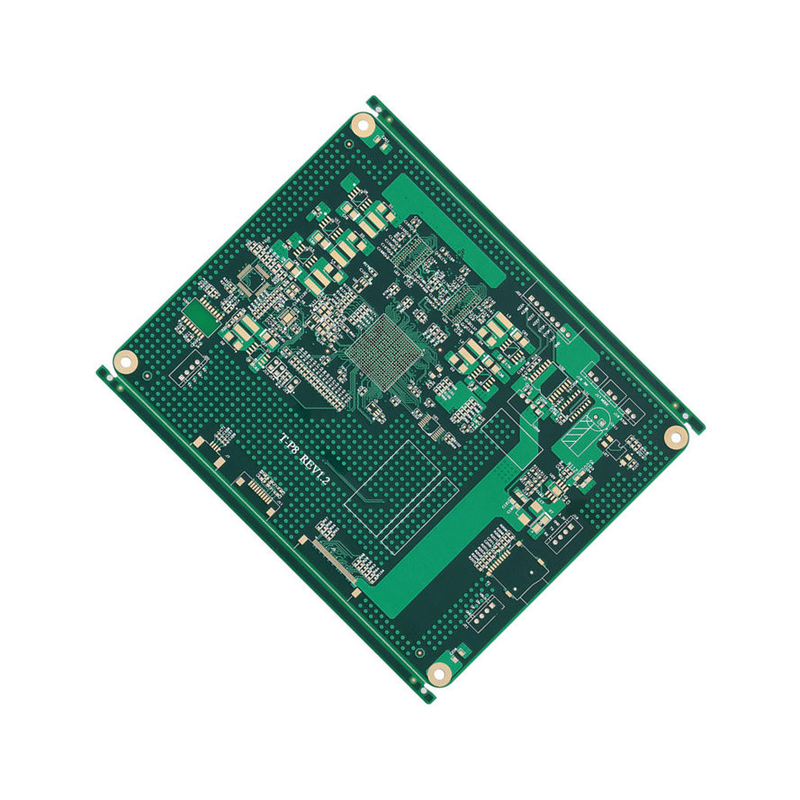

Produkt High Frequency PCB Manufacturing posiada minimalny ślad/przestrzeń 4/4 mil, umożliwiający wysoką gęstość i szybką transmisję sygnału.które są kluczowe dla konstrukcji wielowarstwowych płyt PCBZaawansowany proces produkcyjny produktu zapewnia precyzyjne wiercenie i precyzyjne wyrównanie przewodów, zmniejszając utratę sygnału i poprawiając integralność sygnału.
Produkt High Frequency PCB Manufacturing ma czas realizacji 3-5 dni w przypadku prototypu i 7-10 dni w przypadku masowej produkcji, co czyni go wydajnym rozwiązaniem dla projektów wymagających czasu.Szybki czas realizacji umożliwia inżynierom szybkie testowanie i iterację projektów, zmniejszając czas i koszty rozwoju.
Produkt ten jest idealny do tworzenia płyt obwodowych o wysokiej częstotliwości, PCB mikrofalowych i PCB o dużej prędkości.
Nazwa produktu |
Specjalne płyty obwodów elektrycznych wysokiej częstotliwości Fr4 Pcb Producent |
Zastosowanie | Elektronika wysokiej częstotliwości |
Maksymalny rozmiar panelu | 600x1200 mm |
Kolor maski lutowej | Zielony, Błękitny, Czarny, Czerwony, Żółty, Biały |
Ślepe i pogrzebane drogi | Dostępne |
Standardy jakości | IPC klasa 2, klasa 3 |
Materiał | Laminat o wysokiej częstotliwości |
Gęstość miedzi | 00,5-6,0 uncji |
Minimalny rozmiar otworu | 0.2 mm |
Wykończenie powierzchni | HASL, ENIG, Immersion Silver, OSP |
Kolor jedwabiany | Biały, Czarny, Żółty |
Czas realizacji | 3-5 dni dla prototypu, 7-10 dni dla masowej produkcji |
Rozważania dotyczące projektowania PCB o wysokiej częstotliwości:
1Używanie środkowej płaszczyzny wewnętrznej jako warstwy zasilania i podłoża może zapewnić osłonę, zmniejszyć indukcyjność pasożytniczą, skrócić długość linii sygnału i zminimalizować zakłócenia krzyżowe między sygnałami.
2Przewody muszą być zgięte pod kątem 45 stopni, aby zmniejszyć transmisję sygnałów wysokiej częstotliwości i połączenie między nimi.
3Im krótsza długość okablowania, tym lepiej, a im krótsza odległość równoległa między dwoma przewodami, tym lepiej.
4Im mniej dziur, tym lepiej.
5W celu zmniejszenia zakłóceń między sygnałami kierunek okablowania między warstwami powinien być pionowy, a górna warstwa pozioma, a dolna warstwa pionowa.
6Dodanie miedzi uziemionej może zmniejszyć zakłócenia między sygnałami.
7Obejmowanie ziemi ważnymi liniami sygnałowymi może znacząco poprawić zdolność sygnału do przeciwdziałania zakłóceniom.Obejście naziemne źródeł zakłóceń może być również stosowane, aby zapobiec ich zakłóceniu innych sygnałów.
XHT-HFPCB nadaje się do szerokiego zakresu zastosowań wysokiej prędkości PCB..XHT-HFPCB jest doskonałym wyborem dla zastosowań wymagających wysokiej integralności sygnału, niskiej straty i niskiego hałasu.
XHT-HFPCB jest dostępny w różnych grubościach płyt od 0,2 mm do 6,0 mm i liczbie warstw od 1 do 20 warstw.które są niezbędne w przypadku konstrukcji o wysokiej gęstościXHT-HFPCB wykorzystuje materiał laminowany o wysokiej częstotliwości, który zapewnia doskonałą wydajność elektryczną i niezawodność.
XHT-HFPCB jest odpowiedni do różnych scenariuszy, w tym szybkiego przesyłania danych, przetwarzania sygnałów o wysokiej częstotliwości i transmisji sygnałów o wysokiej częstotliwości.Może być również stosowany w zastosowaniach wymagających wysokiej mocy obsługi i zarządzania cieplnym.
Z możliwością dostaw 100 000 sztuk dziennie, XHT-HFPCB może zaspokoić potrzeby projektów na dużą skalę.
Opcje płatności dla XHT-HFPCB obejmują T/T, Western Union i MoneyGram.Ten produkt jest doskonałym wyborem dla klientów poszukujących niezawodnej i wysokiej jakości płyty obwodnej o wysokiej częstotliwości z szybkim czasem realizacji i niskim wymogiem MOQ.
XHT oferuje usługi dostosowywania produktów do naszego modelu wysokiej częstotliwości płyt obwodowych (HFPCB) XHT-HFPCB.Nasze HFPCB są wykonane z materiału laminowanego o wysokiej częstotliwości i mają kontrolę impedancji do norm jakości IPC klasy 2 i klasy 3Nasze produkty są również certyfikowane przez ISO, IATF 16949 i RoHS, co gwarantuje nasze zaangażowanie w jakość i niezawodność.
Nasi klienci mogą zamówić nasze HFPCB z niskim MOQ i spodziewać się szybkiego czasu dostawy 5-8 dni. Akceptujemy różne warunki płatności, takie jak T / T, Western Union i MoneyGram.Z naszą dzienną zdolnością dostaw do 100000 sztuk, możemy zaspokoić wszystkie potrzeby wysokiej częstotliwości płyt obwodowych, PCB mikrofalowych.
Nasze płyty HFPCB mają maksymalny rozmiar panelu 600x1200mm, oferujemy ślepe i zakopane przewody, aby zwiększyć elastyczność projektu.i gwarantujemy najwyższą jakość i wydajność.
Nasz produkt do wytwarzania PCB o wysokiej częstotliwości jest wyposażony w kompleksowe wsparcie techniczne i usługi, aby zapewnić naszym klientom najlepszą możliwą wydajność swoich produktów.Nasz zespół ekspertów inżynierów jest dostępny, aby zapewnić pomoc techniczną i doradztwo w przypadku wszelkich problemów, które mogą wystąpić podczas procesu produkcji.
Oferujemy szereg usług, aby pomóc naszym klientom w uzyskaniu jak największej korzyści z ich płyt PCB o wysokiej częstotliwości, w tym przegląd projektu, tworzenie prototypów, testowanie i optymalizacja.Nasze najnowocześniejsze urządzenia i urządzenia do testowania zapewniają, że każdy wytwarzany przez nas PCB o wysokiej częstotliwości spełnia najwyższe standardy jakości i wydajności.
Oprócz naszego wsparcia technicznego i usług, oferujemy również szkolenia i zasoby edukacyjne, aby pomóc naszym klientom rozwijać swoje umiejętności i doświadczenie w produkcji płyt PCB o wysokiej częstotliwości.Naszym celem jest zapewnienie naszym klientom narzędzi i wiedzy, których potrzebują, aby odnieść sukces w tej wysoko wyspecjalizowanej dziedzinie..
