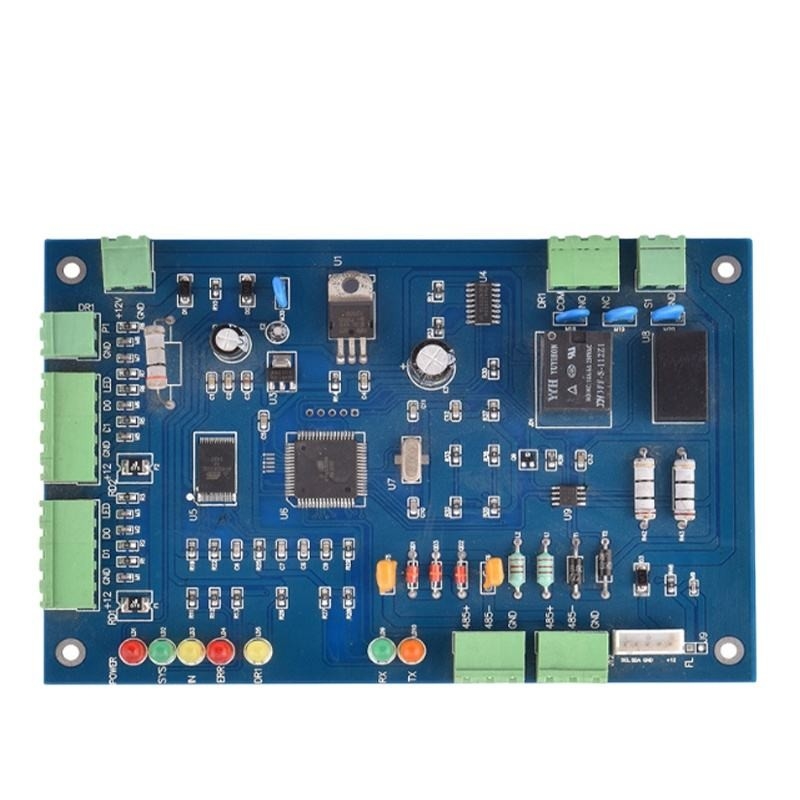

Szybkie obracanie wytwarzanie płytek drukowanych dwustronnych wielowarstwowych PCB

SMT (skrót od Surface Mounted Technology) jest jedną z najpopularniejszych technologii i procesów w branży montażu elektronicznego.Technologia montażu powierzchniowego (SMT) układów elektronicznych jest nazywana technologią montażu powierzchniowego lub technologii montażu powierzchniowegoJest to rodzaj bezprzewodowych lub krótkotrwałych elementów montażu powierzchni (SMC / SMD, chińskie znane jako elementy chip) zainstalowanych na powierzchni płytek drukowanych (PCB) lub innej powierzchni podłoża,poprzez spawanie z powrotem lub spawanie zanurzeniowe i inne metody spawania i montażu technologii montażu obwodu.

Zalety wielowarstwowych płyt obwodowych

1, gęstość montażu wielowarstwowych płyt obwodowych jest wysoka, rozmiar jest mały, a objętość produktów elektronicznych jest coraz mniejsza,funkcja płyty obwodowej PCB jest również wystawione wyższe wymagania, wzrasta również zapotrzebowanie na wielowarstwowe płyty obwodowe.

2, wybór wielowarstwowej linii układania płyt PCB jest wygodny, długość linii układania jest znacznie skrócona, linia układania między komponentami elektronicznymi jest zmniejszona,ale także poprawić prędkość transmisji sygnału danych.

3W przypadku obwodu wysokiej częstotliwości po wejściu do ziemi linia sygnałowa ma stabilną i niską charakterystyczną impedancję do ziemi,i charakterystyczna impedancja obwodu zasilania jest znacznie zmniejszona, który ma znaczący efekt przechwytywania.

4W przypadku produktów elektronicznych o wyższych wymaganiach w zakresie funkcji rozpraszania ciepła, metalowe rdzeń warstwy rozpraszania ciepła może być ustawiony na wielowarstwowej płytce obwodnej,który jest wygodny do spełnienia wymogów osłony, rozpraszanie ciepła i inne specjalne funkcje.

Potrzebujemy:

* Arkusze Gerbera nagiego PCB
* Wykaz materiałów obejmuje: numer części producenta, rodzaj części, rodzaj opakowania,

*lokalizacje składników wymienione według oznaczeń odniesienia i ilości
* Specyfikacje wymiarowe dla niestandardowych elementów
* rysunek montażu, w tym ewentualne komunikaty o zmianach
* Ostateczne procedury badawcze (jeśli są dostępne)

P: Jakie pliki używasz do produkcji PCBA?

A: Gerber lub Eagle, wykaz BOM, PNP i pozycja części.

P: Czy można zaoferować próbkę?

A: Tak, możemy dostosować próbki do testowania przed masową produkcją.

P: W jakim czasie mogę uzyskać cytat po wysłaniu Gerbera, BOM i procedury testowej?

Odpowiedź: W ciągu 6 godzin w przypadku oferty PCB i około 24 godzin w przypadku oferty PCBA.

P: Jak mogę poznać proces produkcji PCBA?

Odpowiedź: 7-10 dni na produkcję PCB i zakup komponentów, a 10 dni na montaż i testowanie PCB.

Czy mój projekt jest bezpieczny, kiedy ci go wyślę?

Twoje pliki są przechowywane w całkowitym bezpieczeństwie i ochronie, podczas gdy Kerongda jest w ich posiadaniu. Twoje pliki nigdy nie są udostępniane żadnym stronom trzecim, tylko nasi koledzy mają dostęp do twoich plików projektowych.Skoro są twoją własnością,szanujemy prawa autorskie do twoich plików. Klient kontroluje rozmieszczenie tych plików według Twoich wymagań i pisemnej zgody.

Q. Jaka jest gwarancja?

Gwarancja wynosi 2 lata.

Szybko obrotowe wytwarzanie płyt drukowanych i montaż PCB

Usługa

Specjalizujemy się w dostarczaniu kompleksowych rozwiązań EMS w celu zaspokojenia unikalnych potrzeb naszych klientów.



Oto kilka usług, które oferujemy:



1- Dostawa komponentów elektronicznych.

2- Produkcja płyt krzemowych.

3Zgromadzenie PCB.

4- Budynek Skrzynki.



Mamy silny łańcuch dostaw komponentów elektronicznych, możemy zaoferować konkurencyjną cenę dla listy BOM.
