Zestaw składników PCB do dostosowania
,Pełna automatyczna montaż komponentów PCB
,Zestaw kształtujący płytę drukowaną
-
MateriałFR-4
-
KolorZielony, dostosowany kolor, niebieski na twoją prośbę
-
Grubość miedzi1 uncja, 0,5-2,0 uncji, 1-3 uncje, 0,5-5 uncji, 0,5-4 uncji
-
Grubość deski1,6 mm, 0,5–3,2 mm, 0,2–3,0 mm, 0,3–2,5 mm, 2,0 mm
-
Min. min. line width szerokość linii3 mi, 4 mil, 0,1 mm, 0,1 mm (złoty błysk)/0,15 mm (HASL), 0,1 0 mm
-
ZastosowanieUrządzenia elektroniczne, elektronika użytkowa, produkty elektroniczne, przemysłowe i tak dalej
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaXHT
-
OrzecznictwoISO、IATF16949、RoSH
-
Numer modeluZespół płytki drukowanej XHT-2
-
Minimalne zamówienieNiski moq
-
Szczegóły pakowaniaKarton z piankową torbą
-
Czas dostawy5-8 dni roboczych
-
Zasady płatnościT/T, Western Union, MoneyGram
-
Możliwość Supply600000+ szt./usta

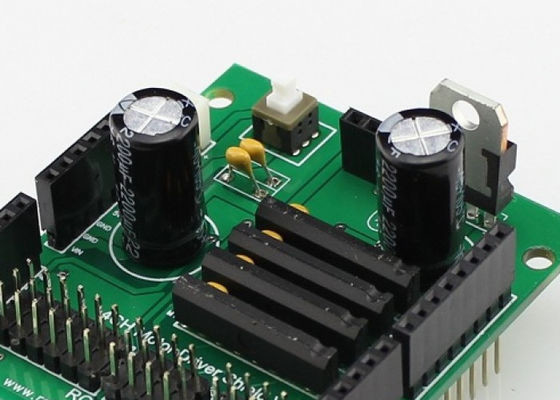

Zestaw składników PCB w pełni automatycznych, dostosowywalny
Szybko obrotowe PCB/wielowarstwowe PCB/Fr-4/PCBA/OEM płytek obwodów
SMT
SMT patch processing zakupi komponenty zgodnie z BOM, BOM dostarczonym przez klientów i potwierdzi plan produkcji PMC. Po zakończeniu prac przygotowawczychZaczniemy programowanie SMT., wytwarzają laserowe sieci stalowe i drukowanie pasty lutowej zgodnie z procesem SMT.
Komponenty zostaną zamontowane na płytce obwodnej za pomocą montażu SMT, a automatyczne wykrycie optyczne AOI online zostanie przeprowadzone w razie potrzeby.idealna krzywa temperatury pieca reflow jest ustawiona tak, aby płytka przepływała przez spawanie reflow.
Po niezbędnej kontroli IPQC materiał DIP można następnie przejść przez płytę obwodową przy użyciu procesu DIP, a następnie przez lutowanie falowe.Następnie nadszedł czas, aby przeprowadzić niezbędny proces po piecu.
Po zakończeniu wszystkich wyżej wymienionych procesów QA przeprowadzi kompleksowe badanie w celu zapewnienia jakości produktu.
DIP
1,Proces przetwarzania DIP to: wprowadzenie do otworu →AOI→ lutowanie falowe → szpilka cięcia →AOI→ korekta → mycie → kontrola jakości.
2Po spojeniu falami, produkty będą skanowane przez urządzenia AOI, aby upewnić się, że nie wystąpi żaden błąd.
Potrzebujemy:
* Arkusze Gerbera nagiego PCB
* Kartka z materiałami: numer części producenta, rodzaj części, rodzaj opakowania,
lokalizacje składników wymienione według oznaczeń odniesienia i ilości
* Specyfikacje wymiarowe dla niestandardowych elementów
* rysunek montażu, w tym ewentualne komunikaty o zmianach
* Ostateczne procedury badawcze (jeśli są dostępne)
| Gęstość miedzi | 1 oz~3 oz,0.5-5 oz | Materiał podstawowy | FR4, aluminium, TG, Rogers, CEM-1 |
| Grubość deski | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Min. Szerokość linii | 3mi, 4mil, 0.1mm, 0.1mm ((Flash Gold) /0.15mm ((HASL), 0.1 10mm |
| Min. wielkość otworu | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | Wykończenie powierzchni | HASL, OSP, ENIG, HASL wolne od ołowiu, złoto zanurzające |
| Min. Odległość linii | 0.003", 4mm, 0.2mm, 0.15mm, 0.1mm4mil) | Nazwa produktu | Płyty obwodów drukowanych, 94V0 PCB Design / PCB Manufacturing |
| Zastosowanie | Urządzenie elektroniczne, elektronika użytkowa, produkty elektroniczne, przemysłowe i tak dalej | Maska lutowa | Niebieski, zielony, czerwony, niebieski, biały, czarny, żółty, zielony, czarny, biały, czerwony, niebieski... |
| Warstwa | 1 ~ 20 warstw, 1-24 warstwy | Rohs | Bez ołowiu |
| PCBA pod klucz | PCB+spożyczalnia komponentów+montaż+opakowanie | ||||
| Szczegóły montażu | Linie SMT i Through-hole, ISO | ||||
| Czas realizacji | Prototyp: 15 dni roboczych. | ||||
| Badania na produktach | Badanie sondy lotniczej, inspekcja rentgenowska, badanie AOI, badanie funkcjonalne | ||||
| Ilość | Min. ilość: 1 sztuk. Prototyp, małe zamówienie, masowe zamówienie, wszystko OK | ||||
| Potrzebujemy plików. | PCB: pliki Gerber ((CAM, PCB, PCBDOC) | ||||
| Potrzebujemy plików. | Składniki: rachunek materiałów (lista BOM) | ||||
| Potrzebujemy plików. | Zgromadzenie: plik Pick-N-Place | ||||
| Panel PCB Rozmiar | Min rozmiar: 0,25 * 0,25 cala ((6 * 6mm) | ||||
| Maksymalny rozmiar: 20*20 cali ((500*500 mm) | |||||
| Rodzaj lutownicy PCB | Pasta lutowa rozpuszczalna w wodzie, wolna od ołowiu zgodnie z RoHS | ||||
| Szczegóły składników | pasywny do 0201 | ||||
| Szczegóły składników | BGA i VFBGA | ||||
| Szczegóły składników | Bezłowiowe nośniki chipów/CSP | ||||
| Szczegóły składników | Dwustronne zespoły SMT | ||||
| Szczegóły składników | /Fine Pitch do 0,8 mil / | ||||
| Szczegóły składników | Naprawa i odnowa BGA | ||||
| Szczegóły składników | Usunięcie i wymiana części | ||||
| Zestaw składników | Taśma, rurki, rolki, luźne części. | ||||
| Zestaw PCB | Wiertarka -- -- Ekspozycja -- -- Płaty -- -- Przymocowanie i odcięcie -- -- Perforacja -- -- Badanie elektryczne -- -- SMT -- -- Soldering fal -- -- Zmontowanie -- -- ICT -- -- Badanie funkcji -- -- Badanie temperatury i wilgotności | ||||
P: Jakie pliki używasz do produkcji PCBA?
A: Gerber lub Eagle, wykaz BOM, PNP i pozycja części.
P: Czy można zaoferować próbkę?
A: Tak, możemy dostosować próbki do testowania przed masową produkcją.
P: W jakim czasie mogę uzyskać cytat po wysłaniu Gerbera, BOM i procedury testowej?
Odpowiedź: W ciągu 6 godzin w przypadku oferty PCB i około 24 godzin w przypadku oferty PCBA.
P: Jak mogę poznać proces produkcji PCBA?
Odpowiedź: 7-10 dni na produkcję PCB i zakup komponentów, a 10 dni na montaż i testowanie PCB.
Czy mój projekt jest bezpieczny, kiedy ci go wyślę?
Twoje pliki są przechowywane w całkowitym bezpieczeństwie i ochronie, podczas gdy Kerongda jest w ich posiadaniu. Twoje pliki nigdy nie są udostępniane żadnym stronom trzecim, tylko nasi koledzy mają dostęp do twoich plików projektowych.Skoro są twoją własnością,szanujemy prawa autorskie do Twoich plików. Klient kontroluje rozmieszczenie tych plików zgodnie z Twoimi wymaganiami i pisemną zgodą.
Q. Jaka jest gwarancja?
Gwarancja wynosi 2 lata.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
