Zalety płytek jednowarstwowych
(1) Niskie koszty: koszty produkcji płyt PCB jednowarstwowych są stosunkowo niskie, ponieważ potrzebna jest tylko jedna warstwa folii miedzianej i jedna warstwa podłoża,i proces produkcji jest stosunkowo prosty.
(2) Łatwa produkcja: w porównaniu z innymi rodzajami płyt PCB, metoda produkcji płyt PCB jednowarstwowych jest stosunkowo prosta,potrzebne tylko do wykonania okablowania jednostronnego i korozji jednostronnego, więc trudności produkcyjne są niskie.
(3) Wysoka niezawodność: Jednostronowa płyta PCB nie ma wielowarstwowego okablowania i połączenia, więc nie jest łatwo mieć problemy z zwarciem i zakłóceniami, z wysoką niezawodnością.
(4) Przystosowany do prostych obwodów: jednowarstwowa płyta PCB nadaje się do prostej konstrukcji obwodów, takich jak światła LED, dźwięk itp., Może spełniać większość wymagań o niskiej złożoności obwodów.
Zalety wielowarstwowych płyt obwodowych
1, gęstość montażu wielowarstwowych płyt obwodowych jest wysoka, rozmiar jest mały, a objętość produktów elektronicznych jest coraz mniejsza,funkcja płyty obwodowej PCB jest również wystawione wyższe wymagania, wzrasta również zapotrzebowanie na wielowarstwowe płyty obwodowe.
2, wybór wielowarstwowej linii układania płyt PCB jest wygodny, długość linii układania jest znacznie skrócona, linia układania między komponentami elektronicznymi jest zmniejszona,ale także poprawić prędkość transmisji sygnału danych.
3W przypadku obwodu wysokiej częstotliwości po wejściu do ziemi linia sygnałowa ma stabilną i niską charakterystyczną impedancję do ziemi,i charakterystyczna impedancja obwodu zasilania jest znacznie zmniejszona, który ma znaczący efekt przechwytywania.
4W przypadku produktów elektronicznych o wyższych wymaganiach w zakresie funkcji rozpraszania ciepła, metalowe rdzeń warstwy rozpraszania ciepła może być ustawiony na wielowarstwowej płytce obwodnej,który jest wygodny do spełnienia wymogów osłony, rozpraszanie ciepła i inne specjalne funkcje.
Potrzebujemy:
* Arkusze Gerbera nagiego PCB
* Kartka z materiałami: numer części producenta, rodzaj części, rodzaj opakowania,
lokalizacje składników wymienione według oznaczeń odniesienia i ilości
* Specyfikacje wymiarowe dla niestandardowych elementów
* rysunek montażu, w tym ewentualne komunikaty o zmianach
* Ostateczne procedury badawcze (jeśli są dostępne)
Gęstość miedzi | 1 oz~3 oz,0.5-5 oz | Materiał podstawowy | FR4, aluminium, TG, Rogers, CEM-1 |
Grubość deski | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Min. Szerokość linii | 3mi, 4mil, 0.1mm, 0.1mm ((Flash Gold) /0.15mm ((HASL), 0.1 10mm |
Min. wielkość otworu | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | Wykończenie powierzchni | HASL, OSP, ENIG, HASL wolne od ołowiu, złoto zanurzające |
Min. Odległość linii | 0.003", 4mm, 0.2mm, 0.15mm, 0.1mm4mil) | Nazwa produktu | Płyty obwodów drukowanych, 94V0 PCB Design / PCB Manufacturing |
Zastosowanie | Urządzenie elektroniczne, elektronika użytkowa, produkty elektroniczne, przemysłowe i tak dalej | Maska lutowa | Niebieski, zielony, czerwony, niebieski, biały, czarny, żółty, zielony, czarny, biały, czerwony, niebieski, itp. |
Warstwa | 1 ~ 20 warstw, 1-24 warstwy | Rohs | Bez ołowiu |
PCBA pod klucz | PCB+spożyczalnia komponentów+montaż+opakowanie | ||||
Szczegóły montażu | Linie SMT i Through-hole, ISO | ||||
Czas realizacji | Prototyp: 15 dni roboczych. | ||||
Badania na produktach | Badanie sondy lotniczej, inspekcja rentgenowska, badanie AOI, badanie funkcjonalne | ||||
Ilość | Min. ilość: 1 sztuk. Prototyp, małe zamówienie, masowe zamówienie, wszystko OK | ||||
Potrzebujemy plików. | PCB: pliki Gerber ((CAM, PCB, PCBDOC) | ||||
Potrzebujemy plików. | Składniki: rachunek materiałów (lista BOM) | ||||
Potrzebujemy plików. | Zgromadzenie: plik Pick-N-Place | ||||
Panel PCB Rozmiar | Min rozmiar: 0,25 * 0,25 cala ((6 * 6mm) | ||||
Maksymalny rozmiar: 20*20 cali ((500*500 mm) | |||||
Rodzaj lutownicy PCB | Pasta lutowa rozpuszczalna w wodzie, wolna od ołowiu zgodnie z RoHS | ||||
Szczegóły składników | pasywny do 0201 | ||||
Szczegóły składników | BGA i VFBGA | ||||
Szczegóły składników | Bezłowiowe nośniki chipów/CSP | ||||
Szczegóły składników | Dwustronne zespoły SMT | ||||
Szczegóły składników | /Fine Pitch do 0,8 mil / | ||||
Szczegóły składników | Naprawa i odnowa BGA | ||||
Szczegóły składników | Usunięcie i wymiana części | ||||
Zestaw składników | Taśma, rurki, rolki, luźne części. | ||||
Zestaw PCB | Wiertarka -- -- Ekspozycja -- -- Płaty -- -- Przymocowanie i odcinanie -- -- Perforacja -- -- Badanie elektryczne -- -- SMT -- -- Soldering fal -- -- Zmontowanie -- -- ICT -- -- Badanie funkcji -- -- Badanie temperatury i wilgotności |
P: Jakie pliki używasz do produkcji PCBA?
A: Gerber lub Eagle, wykaz BOM, PNP i pozycja części.
P: Czy można zaoferować próbkę?
A: Tak, możemy dostosować próbki do testowania przed masową produkcją.
P: W jakim czasie mogę uzyskać cytat po wysłaniu Gerbera, BOM i procedury testowej?
Odpowiedź: W ciągu 6 godzin w przypadku oferty PCB i około 24 godzin w przypadku oferty PCBA.
P: Jak mogę poznać proces produkcji PCBA?
Odpowiedź: 7-10 dni na produkcję PCB i zakup komponentów, a 10 dni na montaż i testowanie PCB.
Czy mój projekt jest bezpieczny, kiedy ci go wyślę?
Twoje pliki są przechowywane w całkowitym bezpieczeństwie i ochronie, podczas gdy Kerongda jest w ich posiadaniu. Twoje pliki nigdy nie są udostępniane żadnym stronom trzecim, tylko nasi koledzy mają dostęp do twoich plików projektowych.Skoro są twoją własnością,szanujemy prawa autorskie do twoich plików. Klient kontroluje rozmieszczenie tych plików według Twoich wymagań i pisemnej zgody.
Q. Jaka jest gwarancja?
Gwarancja wynosi 2 lata.

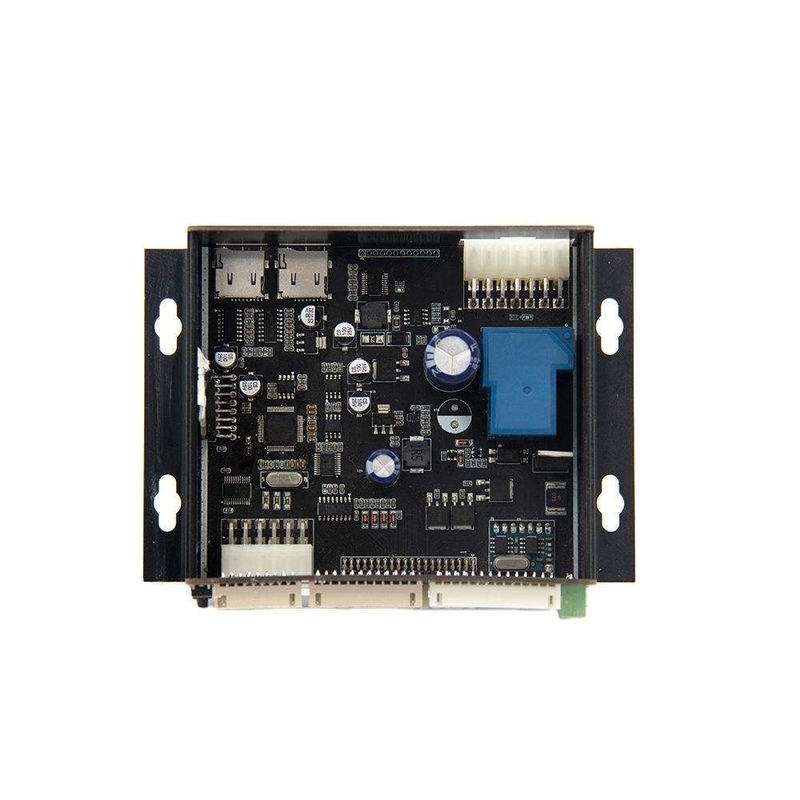

Prototyp szybkiego skrętu, montaż płyty obwodowej, EMS PCBA Konkurencyjna cena
Mamy silny łańcuch dostaw komponentów elektronicznych, możemy zaoferować konkurencyjną cenę dla listy BOM.
Specjalizujemy się w dostarczaniu kompleksowych rozwiązań EMS w celu zaspokojenia unikalnych potrzeb naszych klientów.
